В ассортименте Vinga можно найти как откровенно бюджетные 400-Вт источники питания стоимостью от $12, так и более дорогие модели с сертификатом 80 PLUS (500 – 600 Вт) и даже «золотые» решения мощностью от 550 до 750 Вт. Впереди у нас знакомство с более доступными моделями, а вот в текущем обзоре мы поговорим о 550-Вт детище торговой марки с сертификатом 80 PLUS Gold – блоке питания Vinga VPS-550G.

У нас на тестировании было немало продуктов от известных компаний, имеющих колоссальный опыт создания таких устройств. Поэтому наши читатели хорошо знают, чего стоит от них ожидать, но вот блок питания от Vinga у нас впервые. Итак, приоткрываем занавес над тем, что же можно обнаружить внутри высокоэффективной новинки и каковы ее практичные возможности.

Спецификация

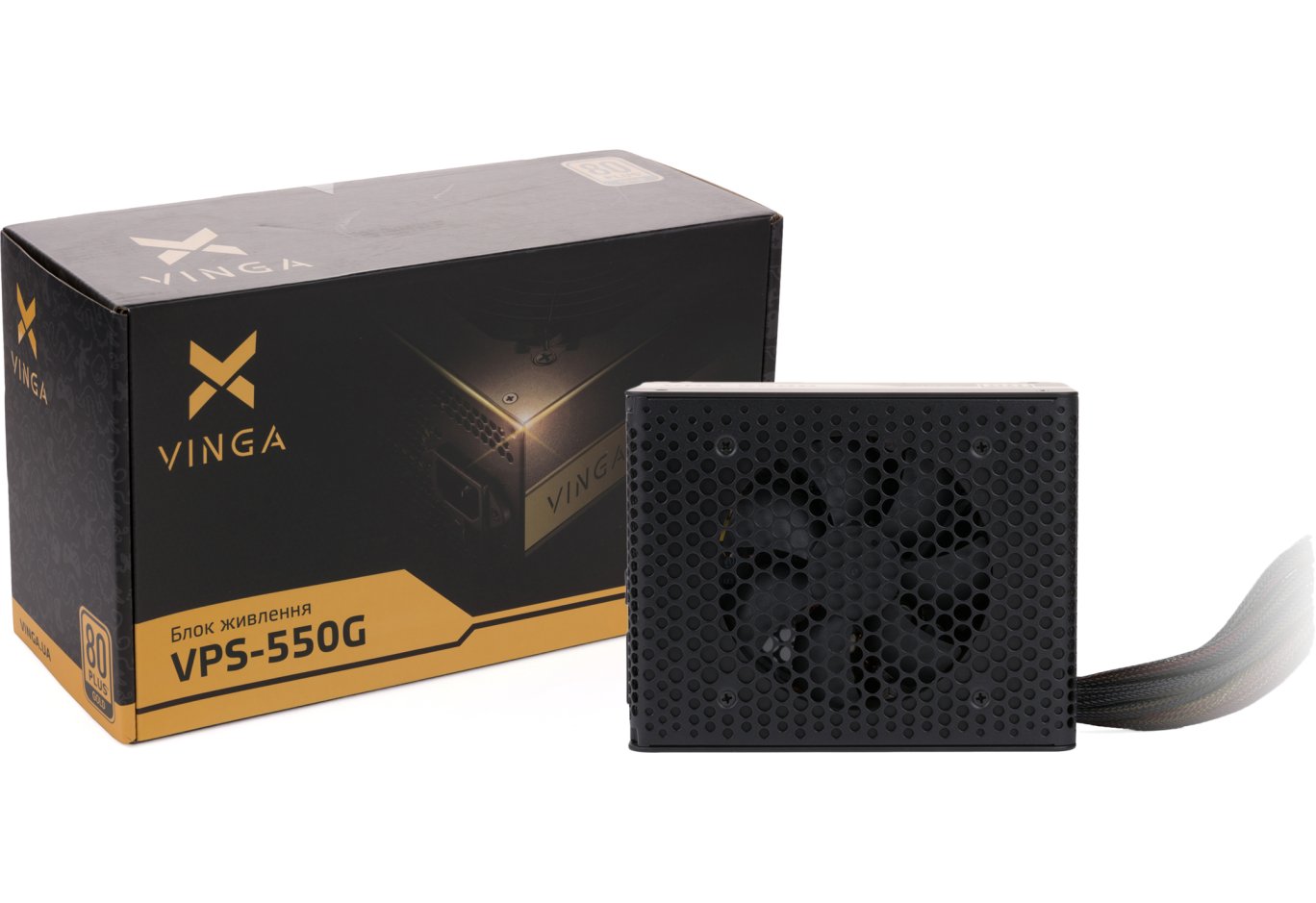

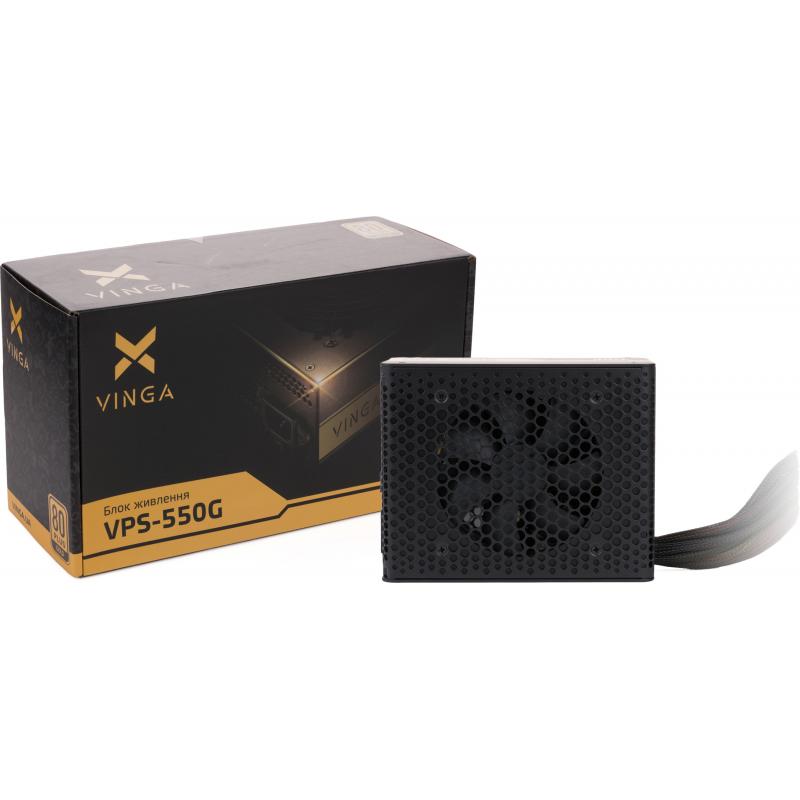

Упаковка и комплект поставки

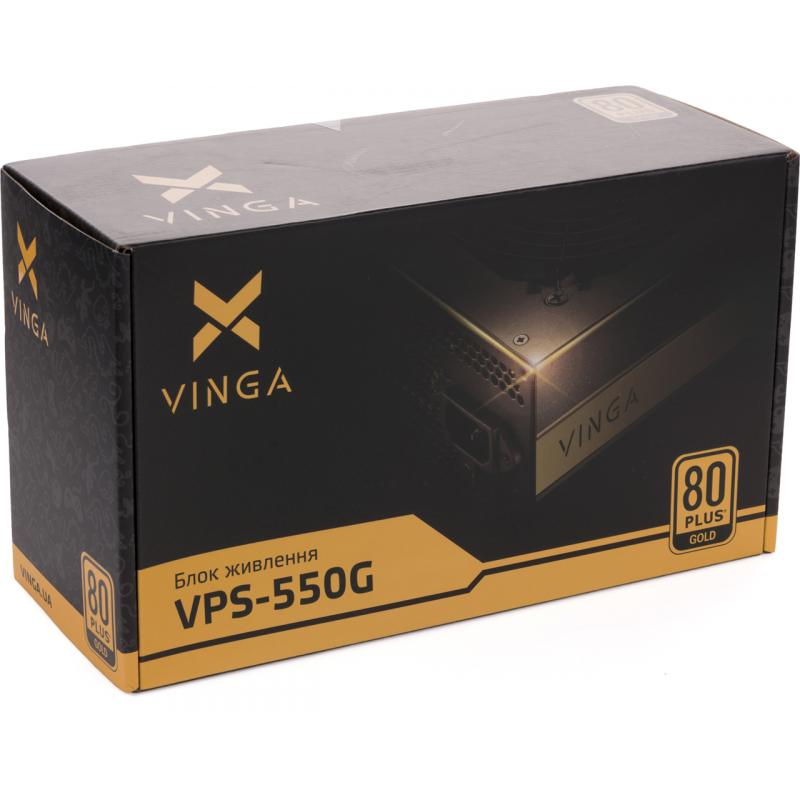

Цвет оформления как упаковки, так и самого БП явно намекает на престижный сертификат. Красивой полиграфии, к сожалению, явно не достает информативности. Увы, та же ситуация наблюдается и на официальном сайте, что, впрочем, нетрудно исправить.

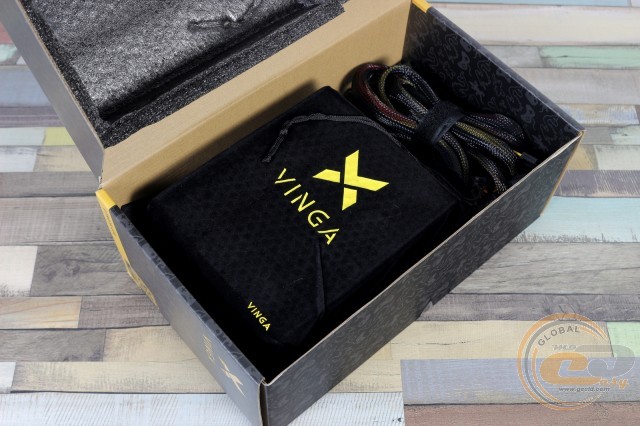

Внутри коробки много свободного пространства, однако для сохранности устройства при транспортировке на крышке присутствует уплотнительный материал.

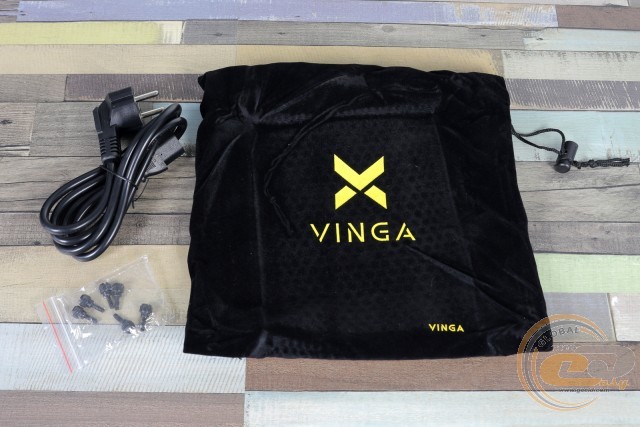

Комплектация включает в себя необходимый минимум и приятный бонус:

• сетевой шнур питания;
• винты для крепления БП внутри корпуса;

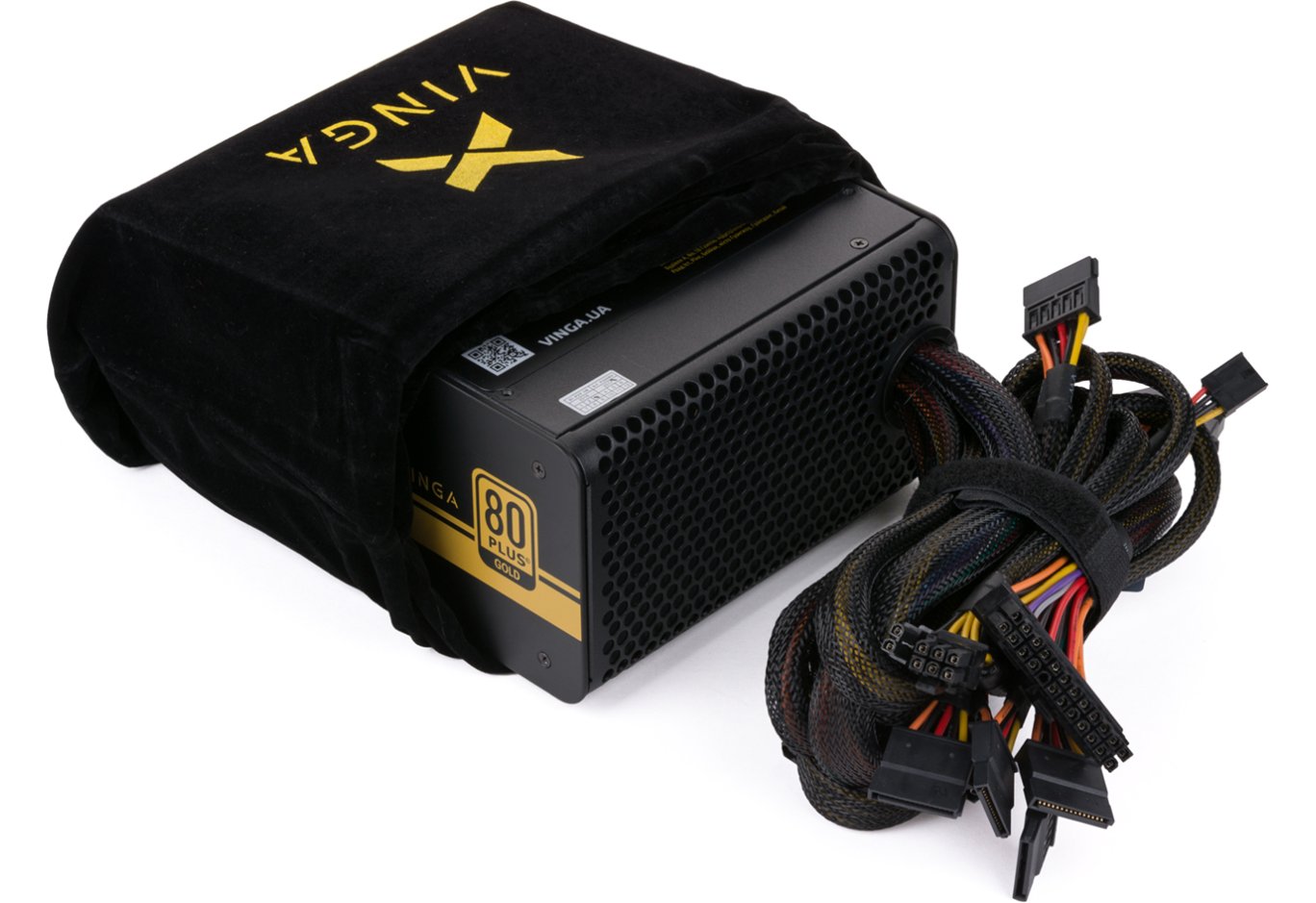

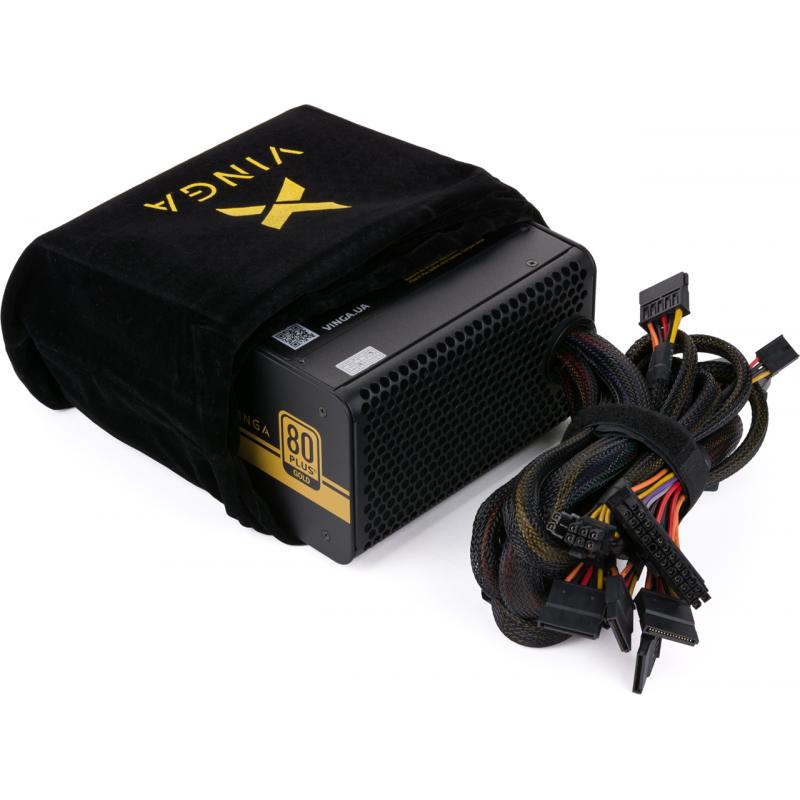

• мешочек с фирменной символикой.

Поскольку модульная система кабелей здесь не предусмотрена, то симпатичный мешочек у большинства пользователей останется невостребованным.

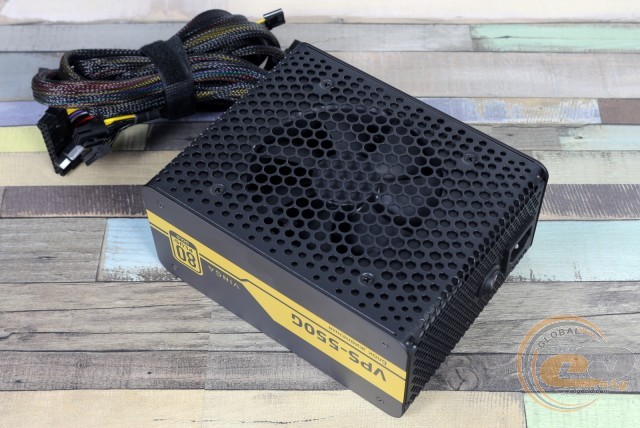

Внешний вид

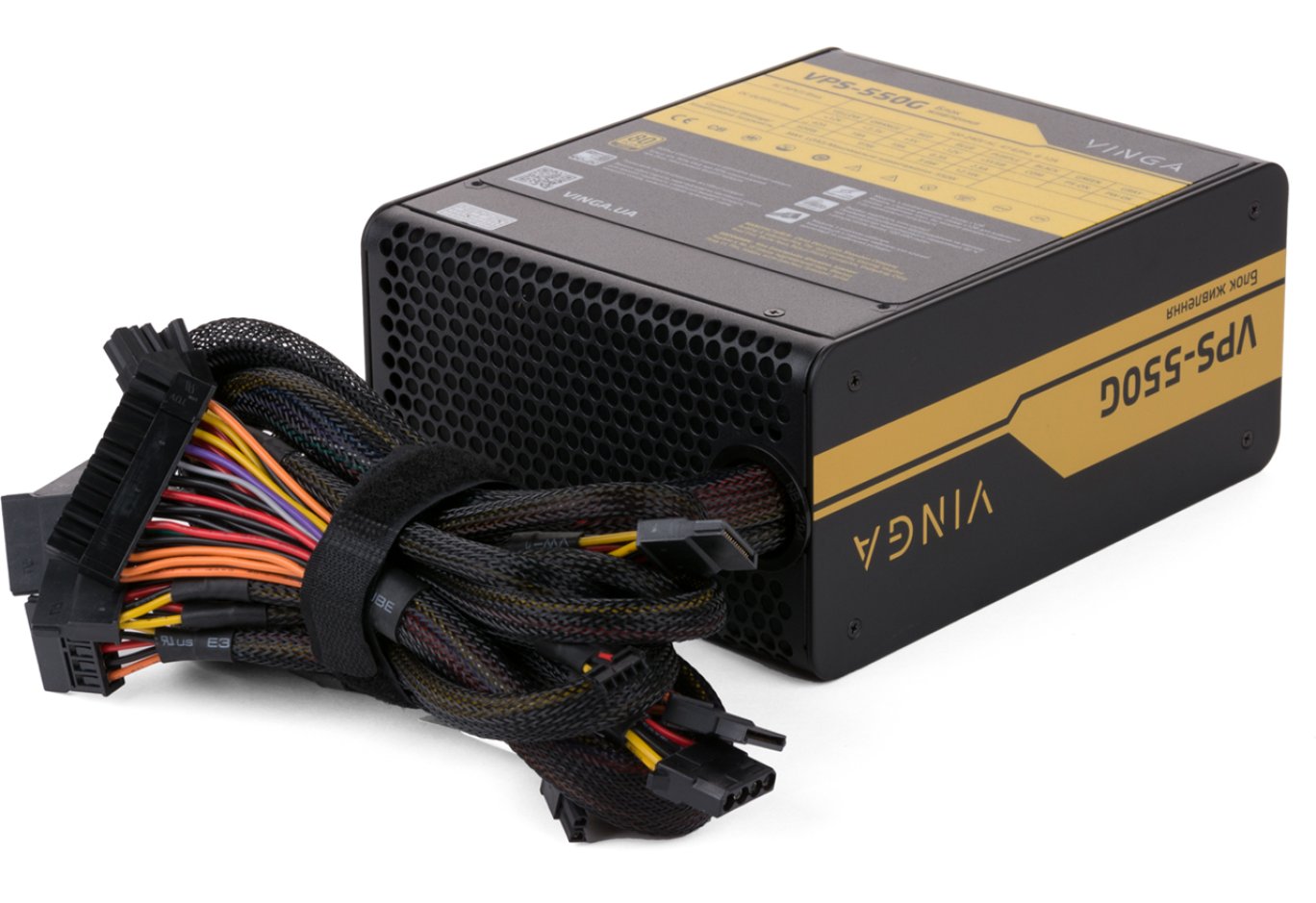

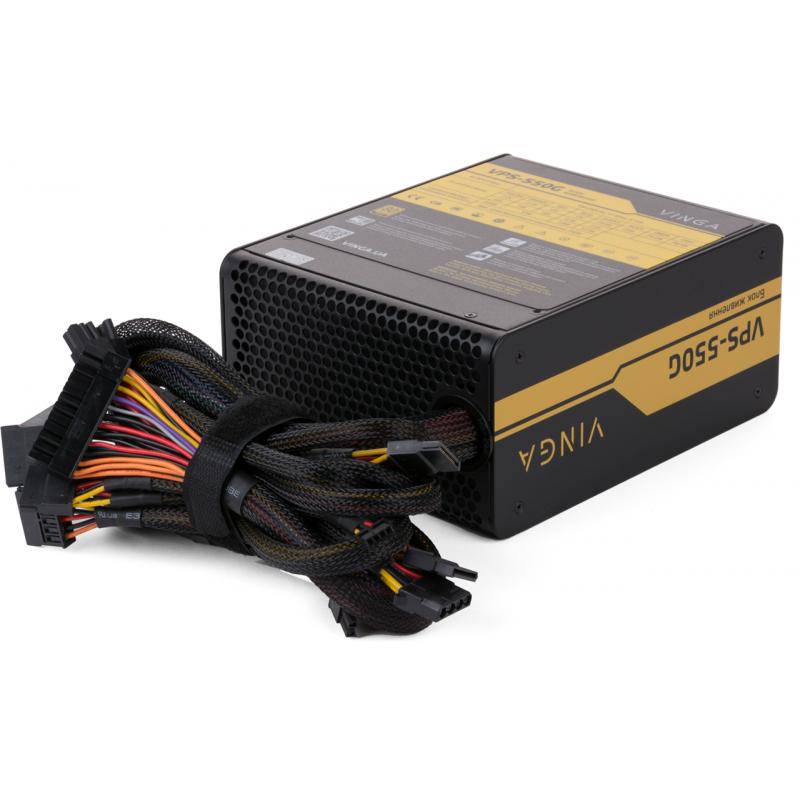

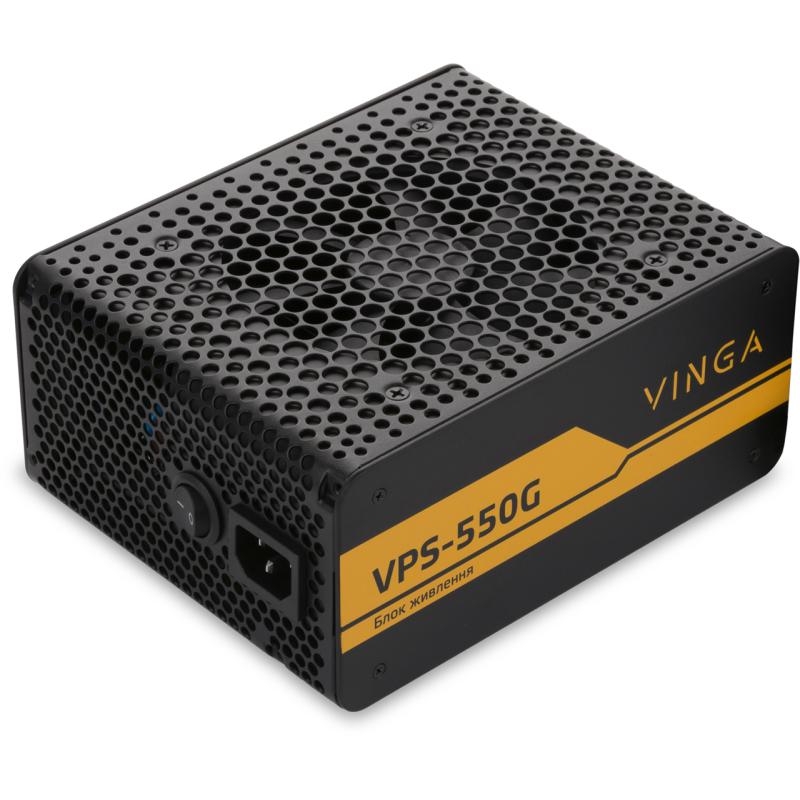

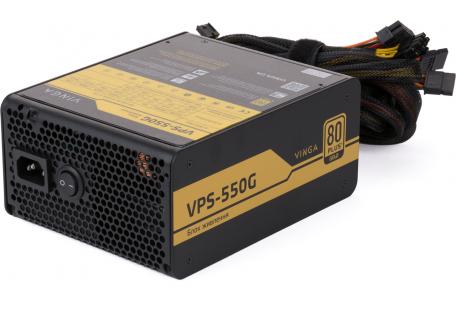

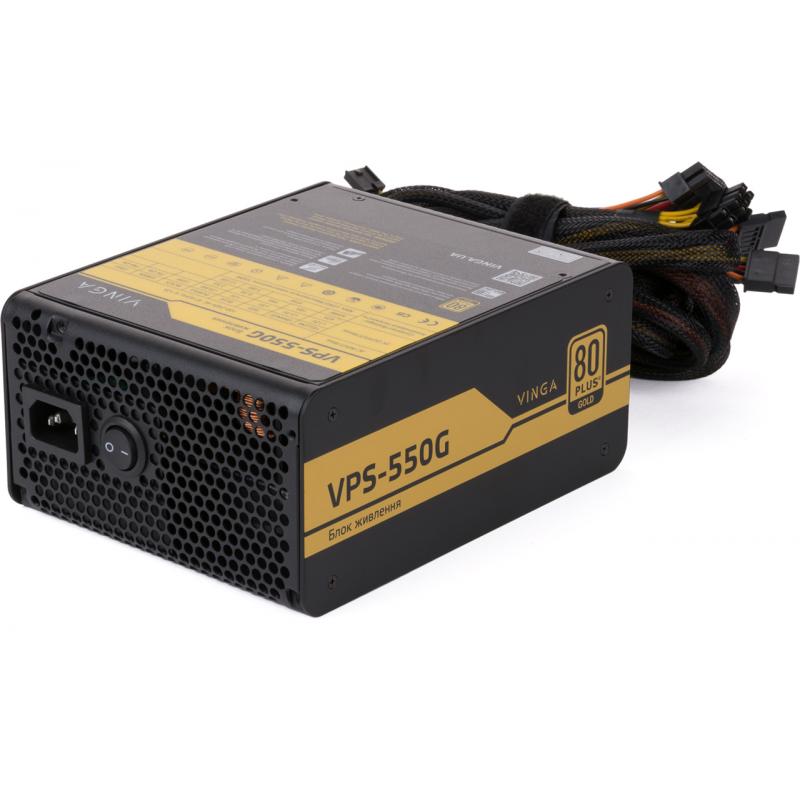

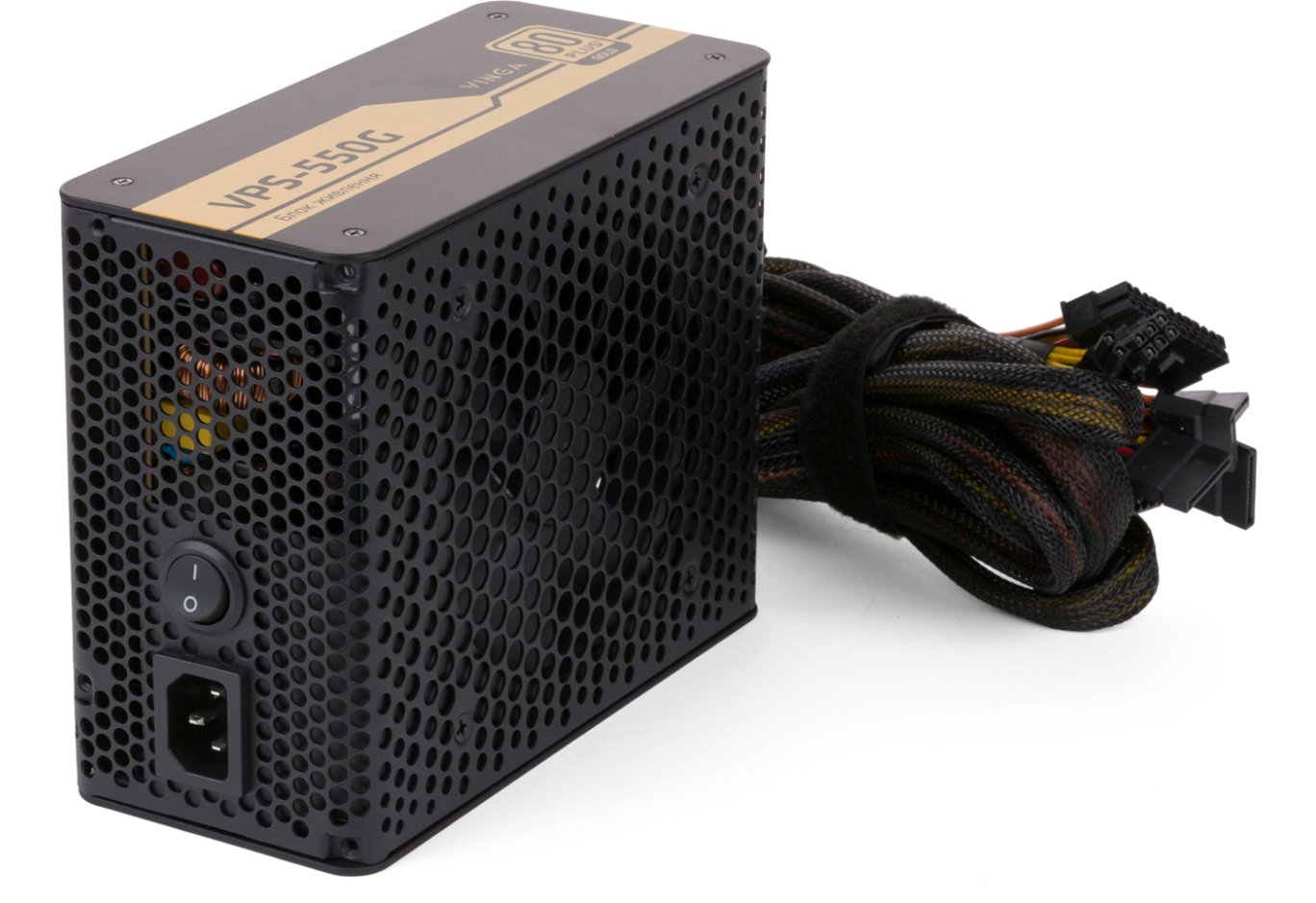

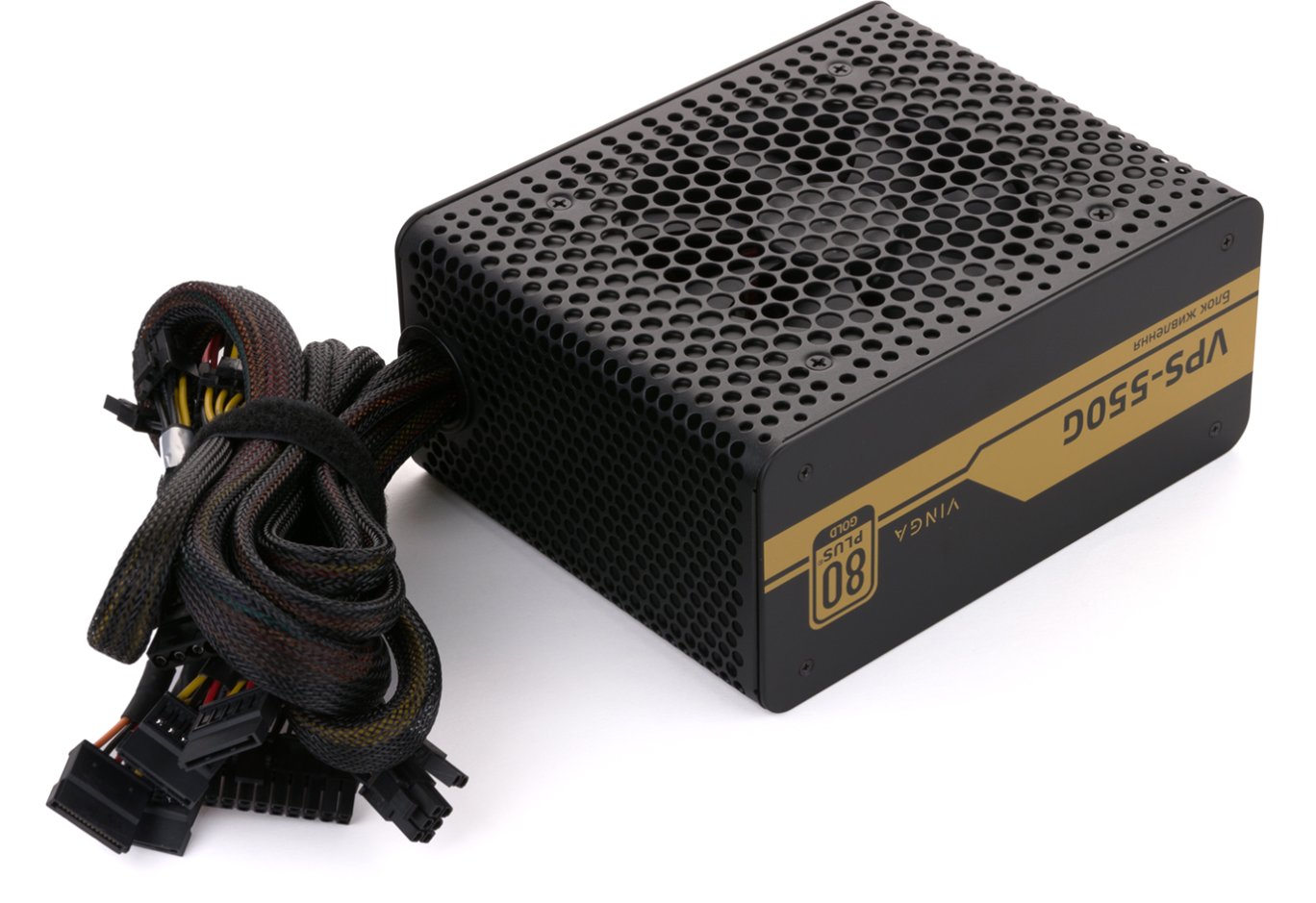

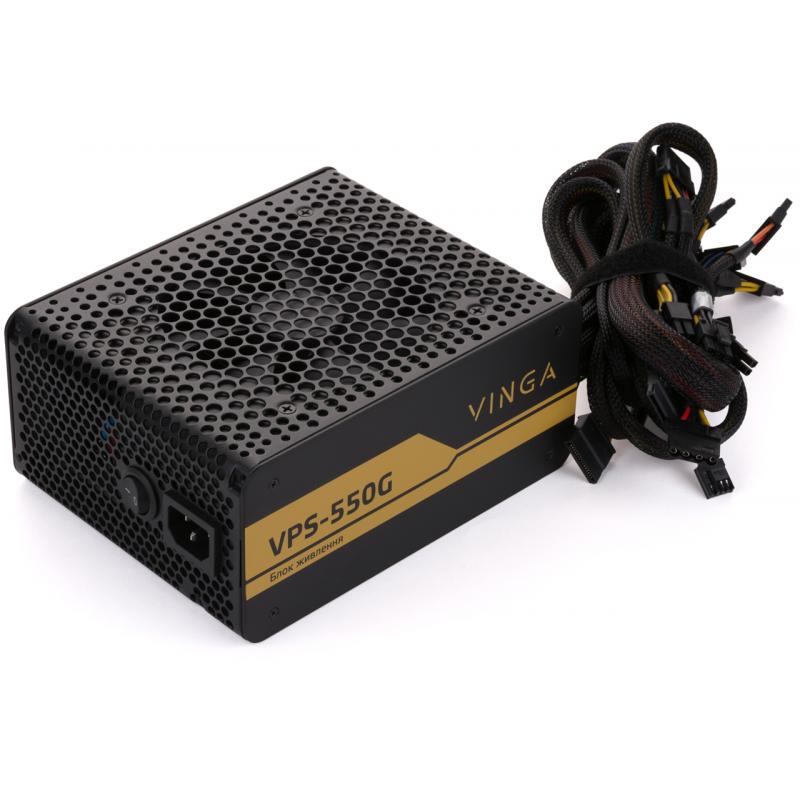

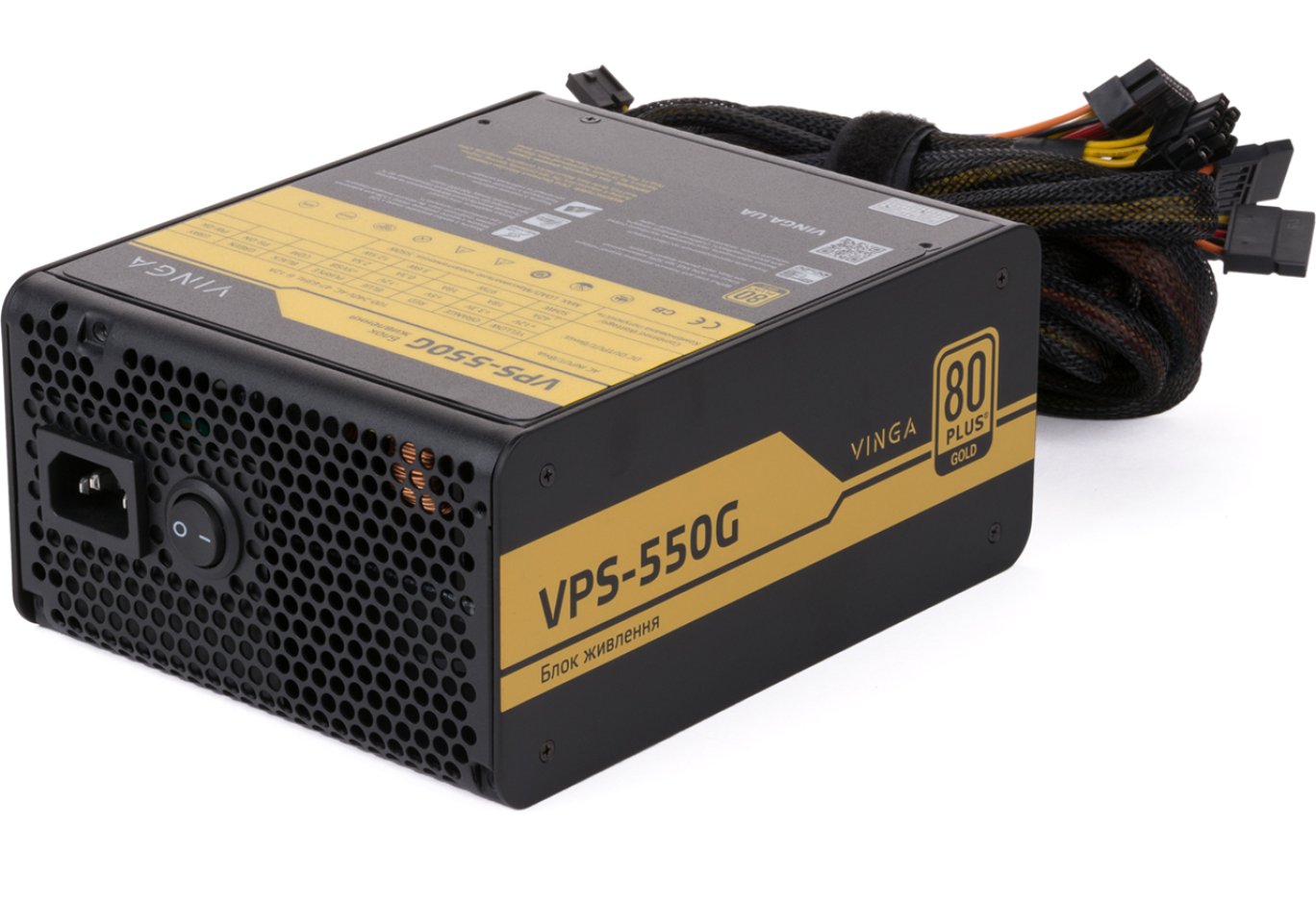

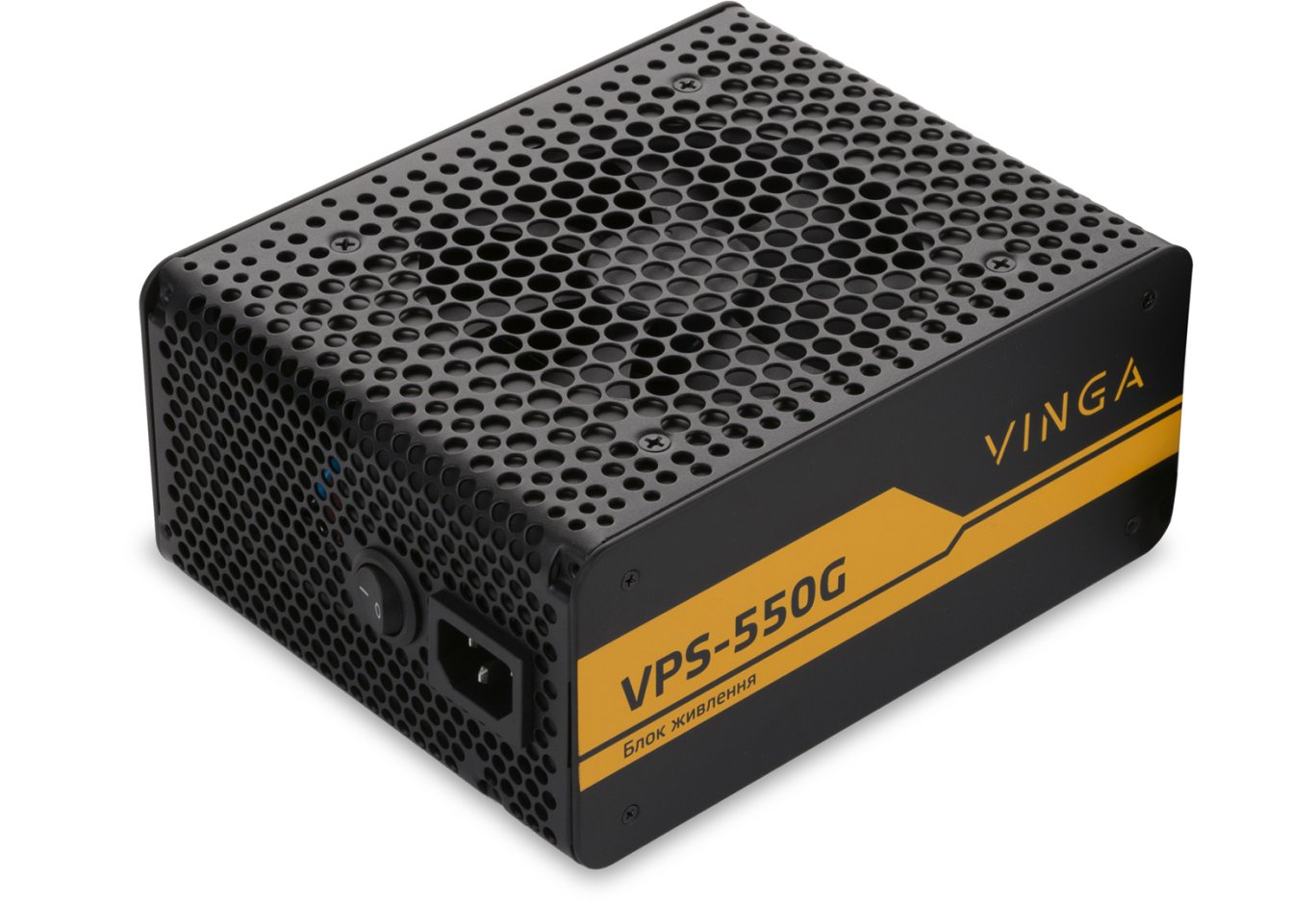

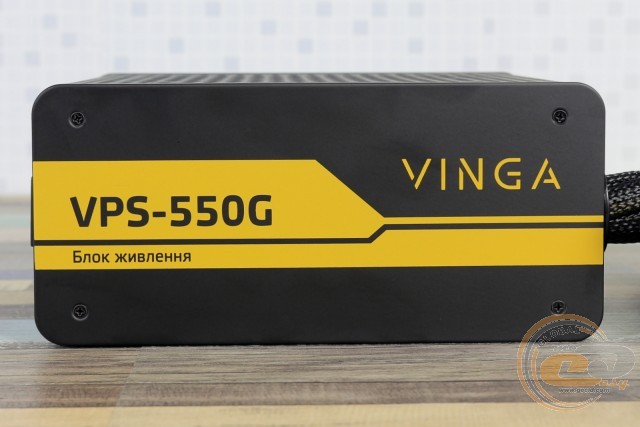

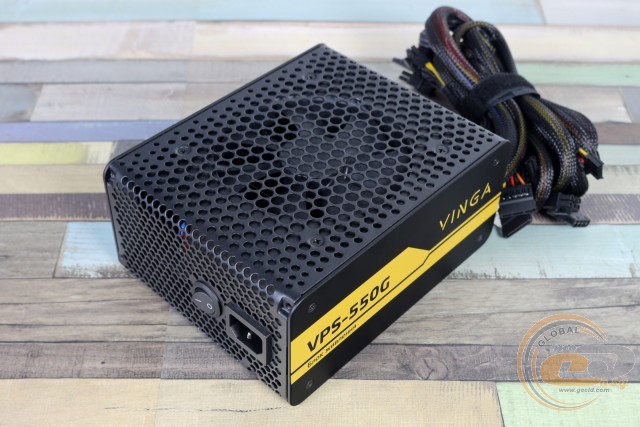

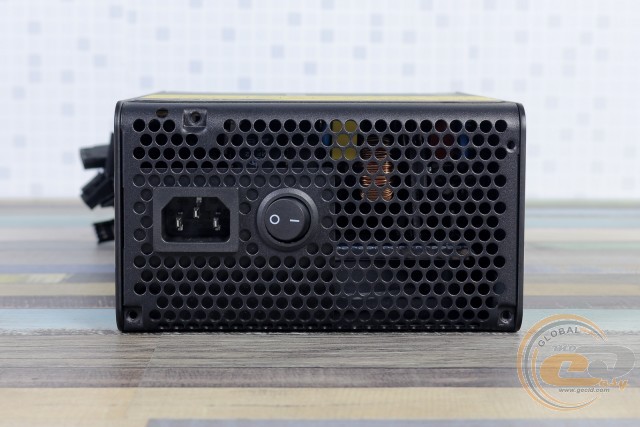

Нужен ли оригинальный дизайн источнику питания, который обычно покоится в глубинах корпуса? Вопрос спорный. Однако если для вас ответ на него все же утвердительный, тогда Vinga VPS-550G в этом плане явно заслуживает внимания. Обтекаемые грани, круглые отверстия разного диаметра, съемные боковины – другие похожие решения на ум просто-напросто не приходят. Но обо всем по порядку.

Устройство имеет размеры 190 х 153 х 87 мм, из-за чего оно поместится далеко не в каждый корпус. Конечно же, его можно было бы сделать заметно компактнее, однако желание добиться эффектного дизайна взяло верх над практичностью.

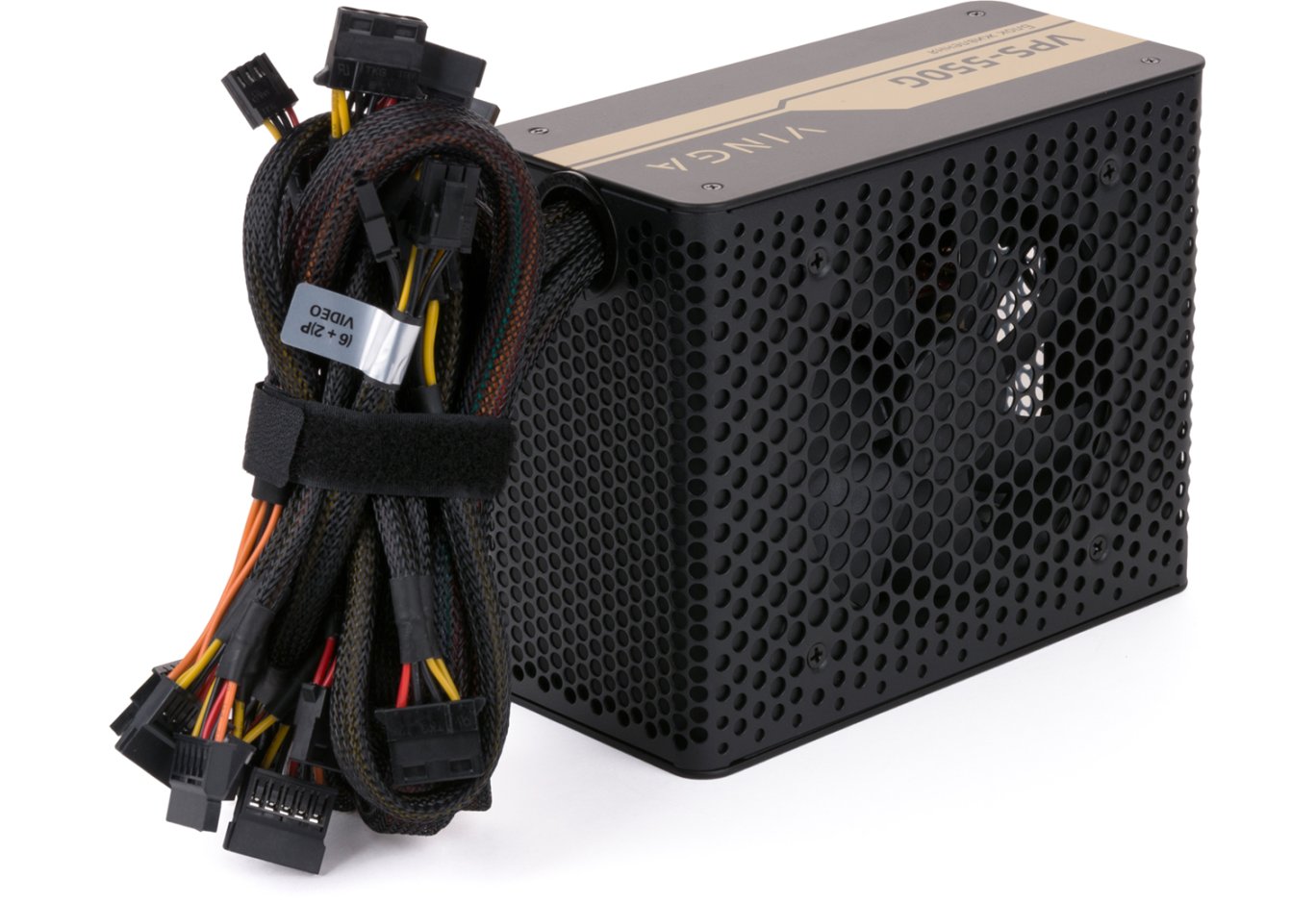

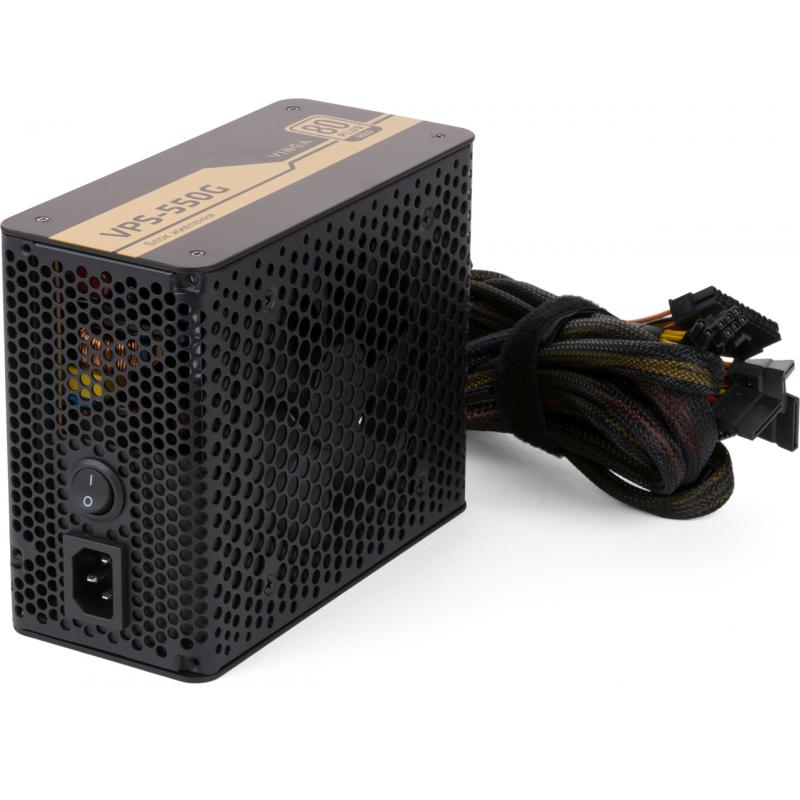

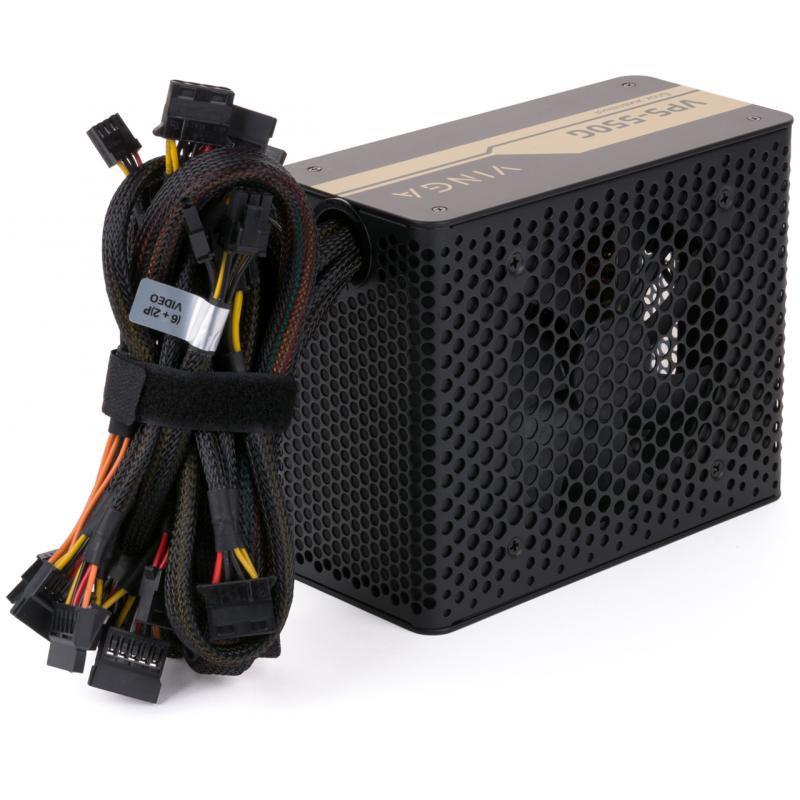

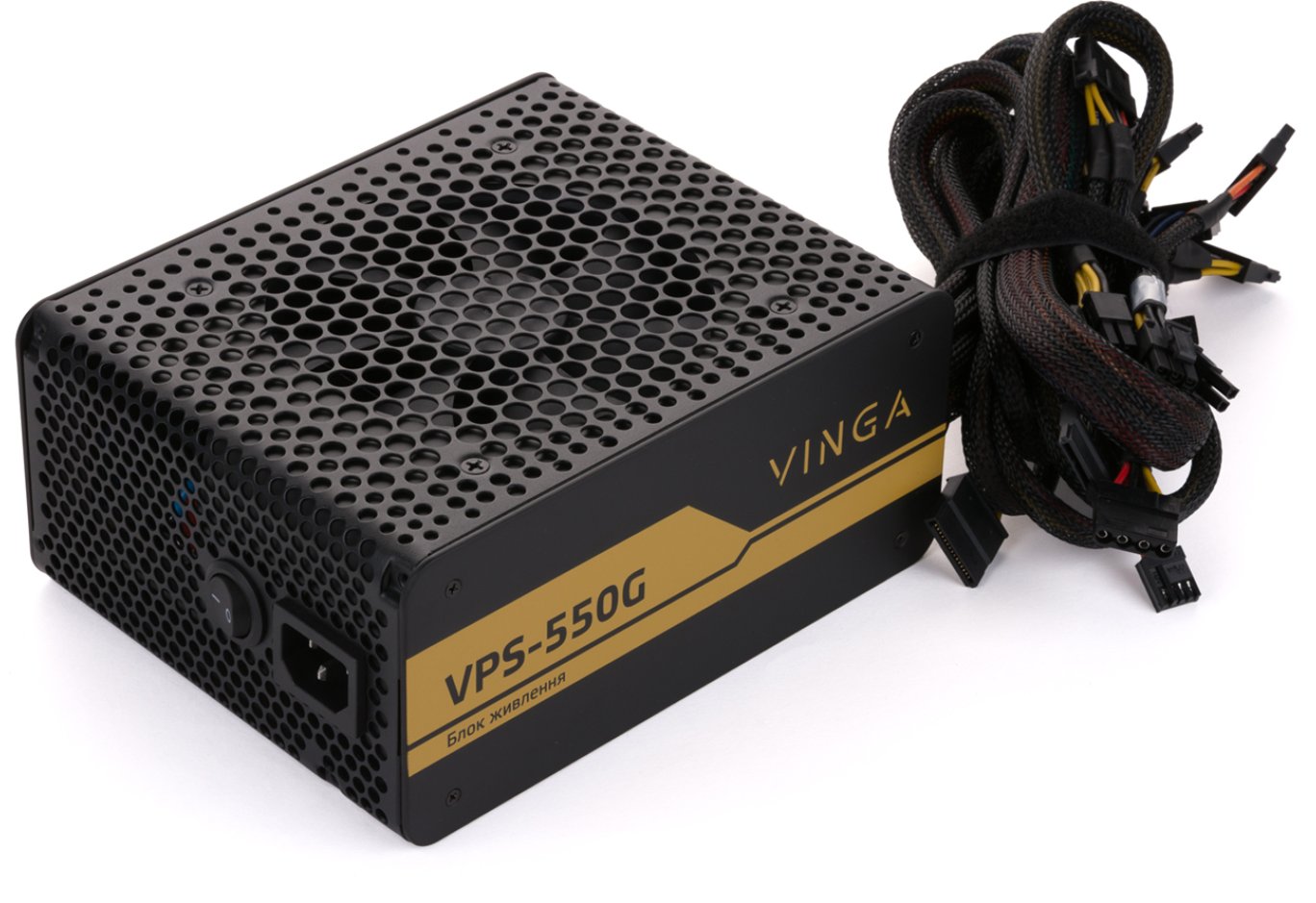

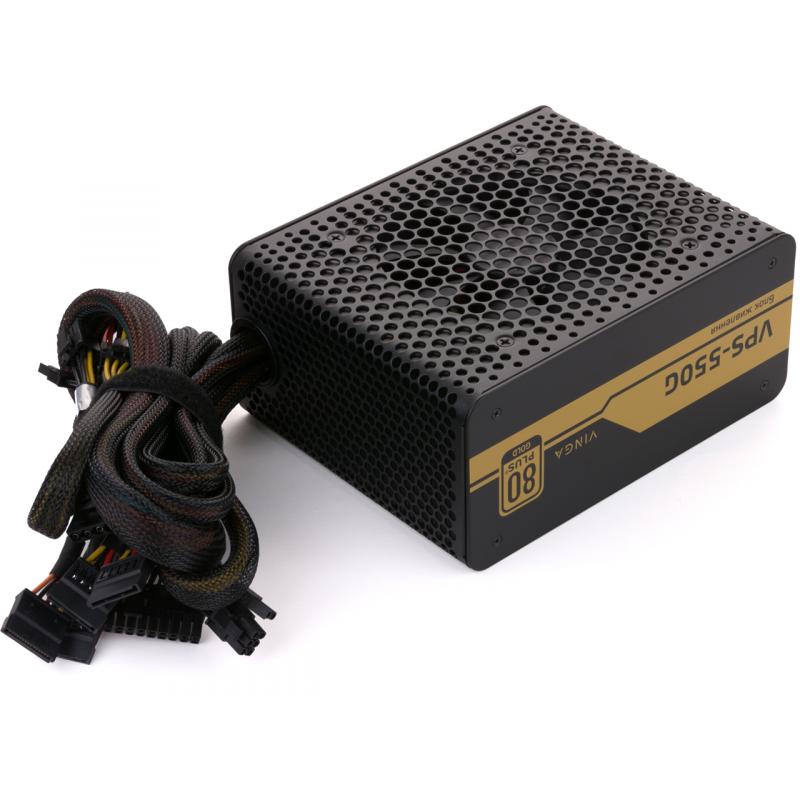

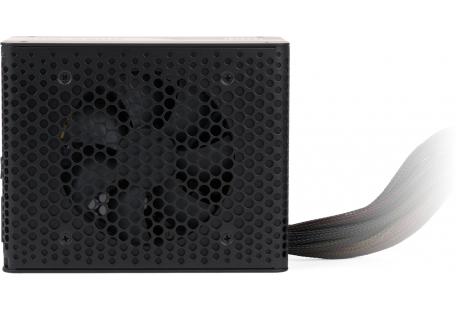

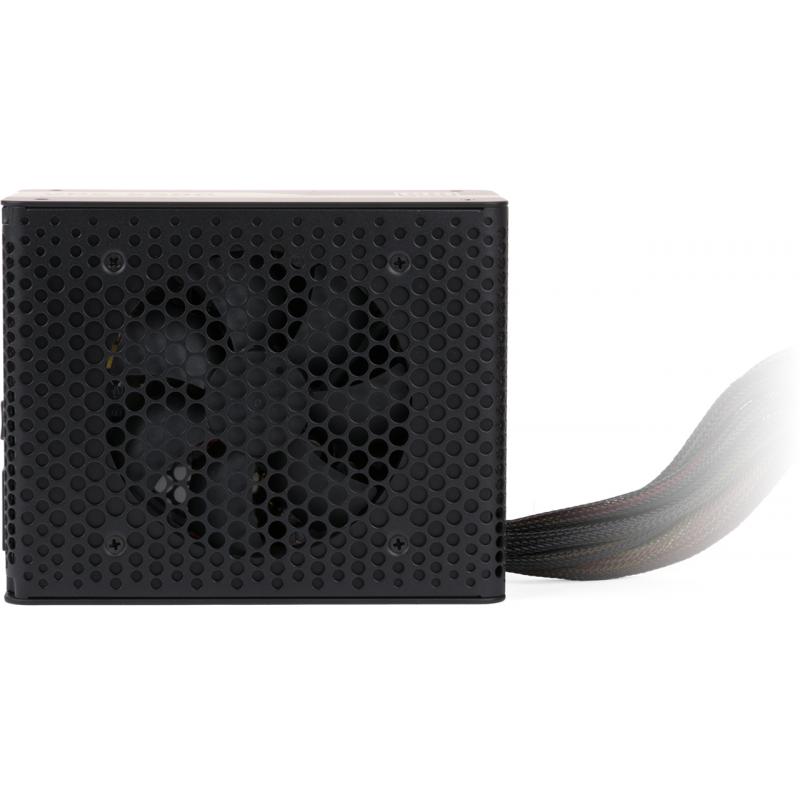

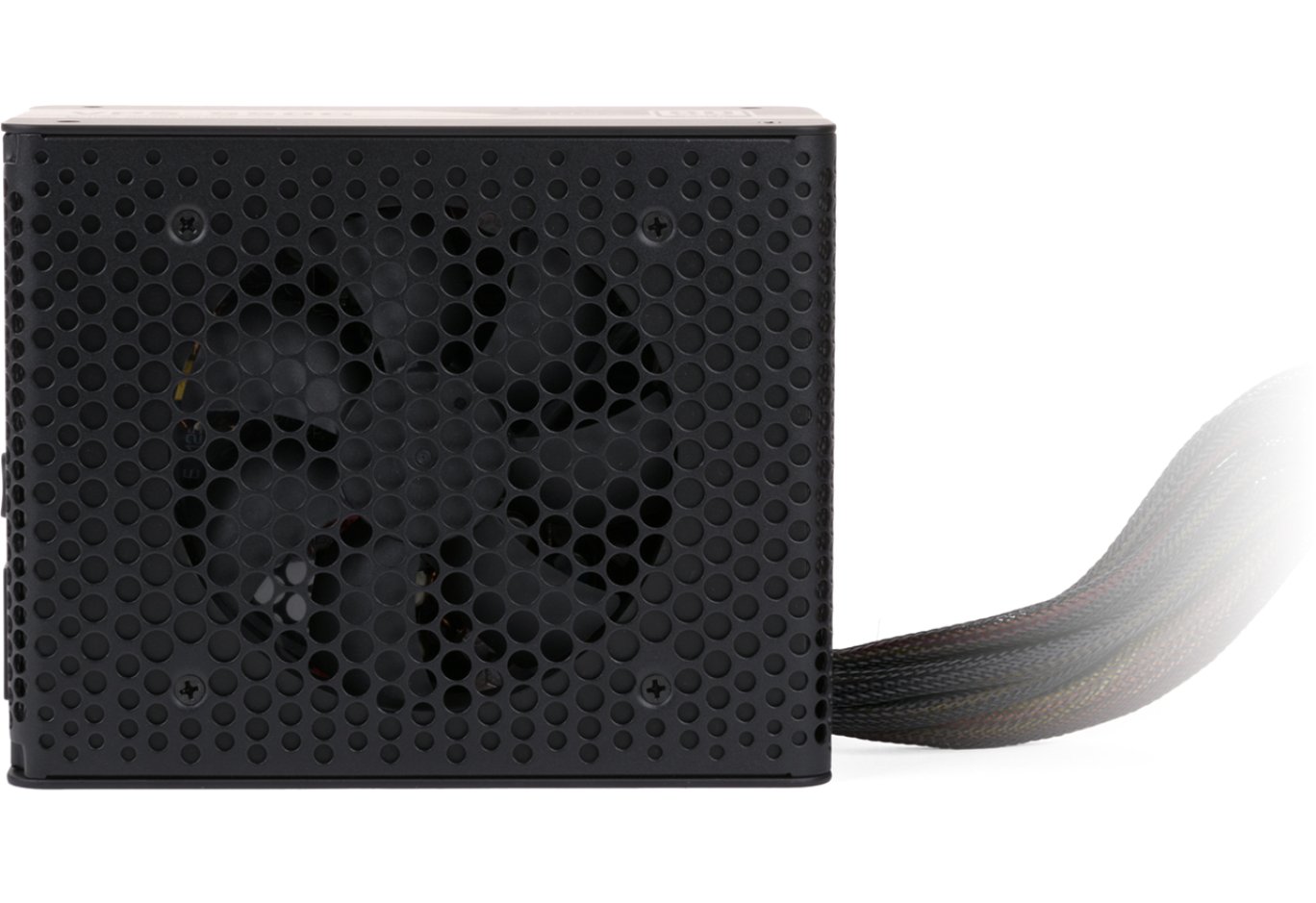

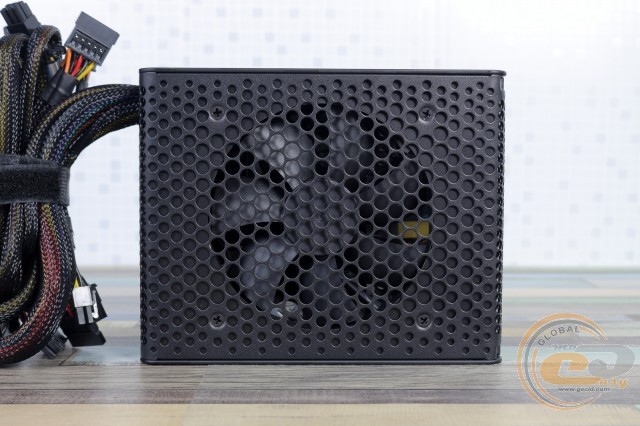

Перфорированная нижняя панель является несъемной частью корпуса. С точки зрения захвата и вывода нагретого воздуха компоновка вполне стандартная. Только вместо отверстий в виде сот здесь круги – большего диаметра по центру и меньшего у боковин. На месте входной сетевой разъем и кнопка включения.

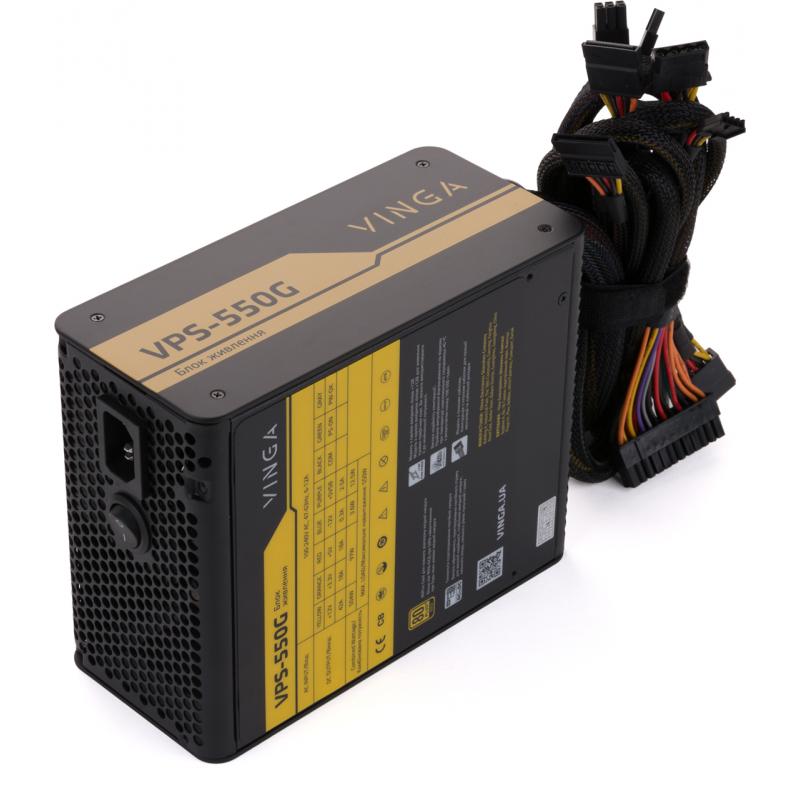

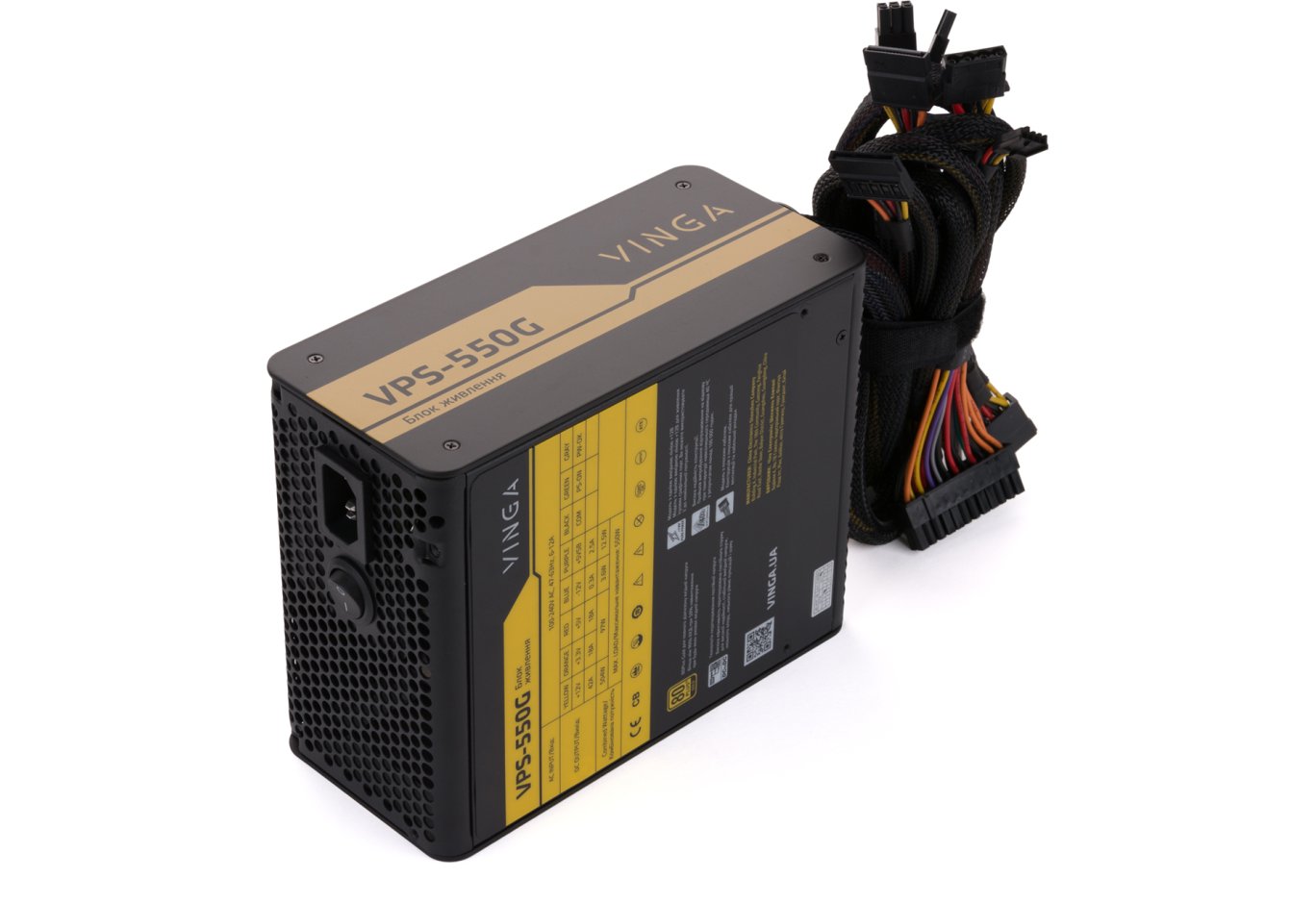

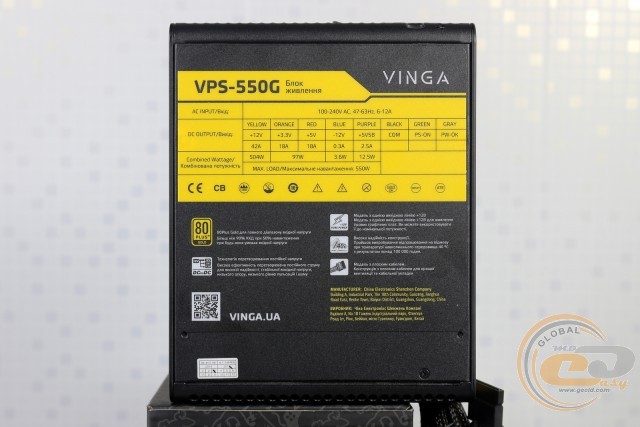

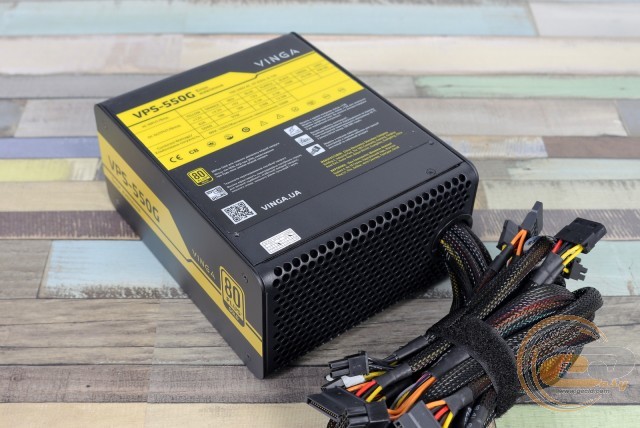

Наклейка на брюшке БП указывает на использование одной 12-вольтной линии мощностью 504 Вт (42 А), что равно 91,6% от номинала источника. Значение не рекордное и более близкое к показателям дорогих 500-ваттников или доступных 600-Вт устройств. Также на данной этикетке перечислены ключевые преимущества устройства, правда, без мелких опечаток при переводе не обошлось.

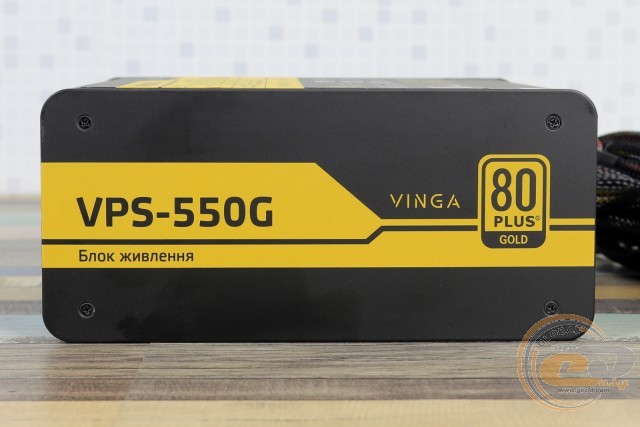

Съемные элементы корпуса представлены двумя боковинами, крепящимися с помощью винтов.

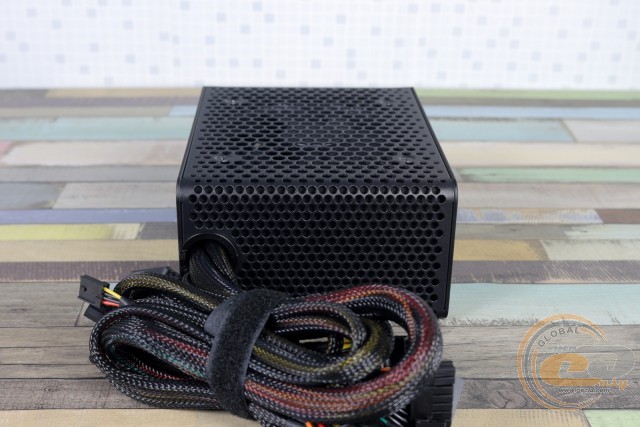

У выходных проводов на корпусе также можно заметить округлые отверстия, однако они не являются сквозными – просто красивая декорация. Все проводники выведены непосредственно из блока питания, что позволило несколько сэкономить. Еще один пример удешевления – использование обычных круглых проводов вместо шлейфов. Зато сами они помещены в нейлоновую оплетку и набраны с запасом по толщине – калибр 18 AWG (1,02 мм в диаметре с площадью сечения 0,82 мм²). Да и их длина без проблем поможет выполнить скрытую укладку.

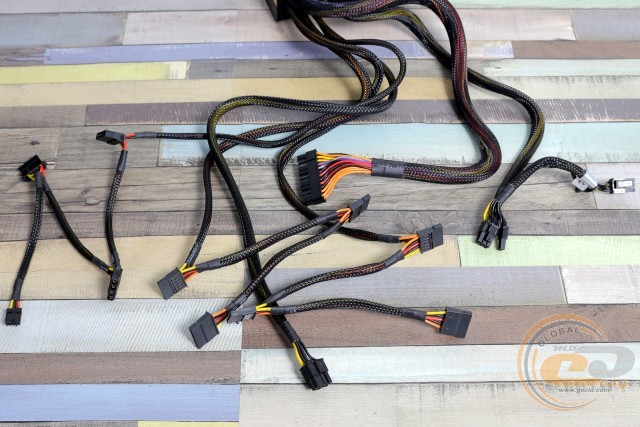

Основные коннекторы представлены 20+4-контактным ATX и 4+4-контактным ATX12V. Почти любую современную видеокарту удастся подключить с помощью пары 6+2-контактных кабелей PCIe, а в случае с периферией удовлетворить потребности абсолютного большинства пользователей помогут шесть SATA (на двух отдельных проводах) и три PATA с вечно живым FDD.

Полная конфигурация системы кабелей выглядит следующим образом:

Внутреннее устройство

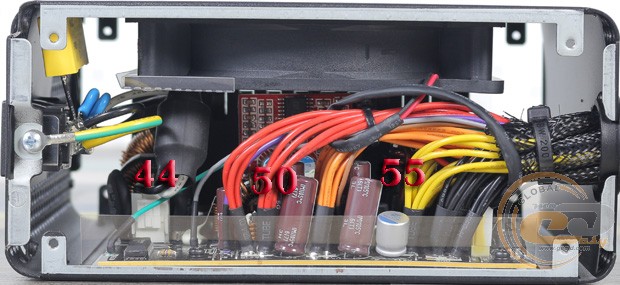

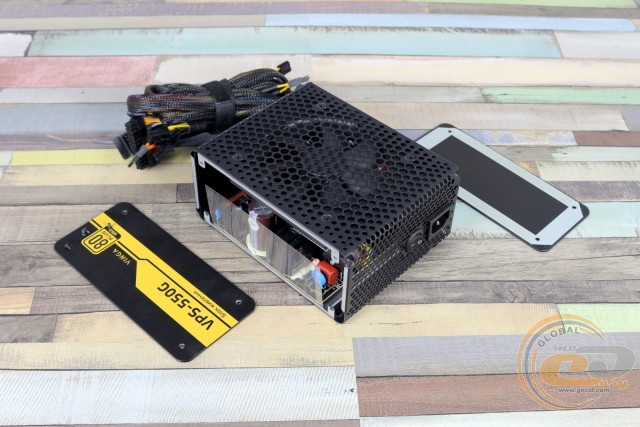

Чтобы попасть внутрь Vinga VPS-550G, придется открутить две крышки по бокам. Таким образом, вы получите доступ к винтам, крепящим плату к корпусу. Впрочем, извлечь ее так просто не удастся – придется еще и отпаивать провода, идущие к входному разъему.

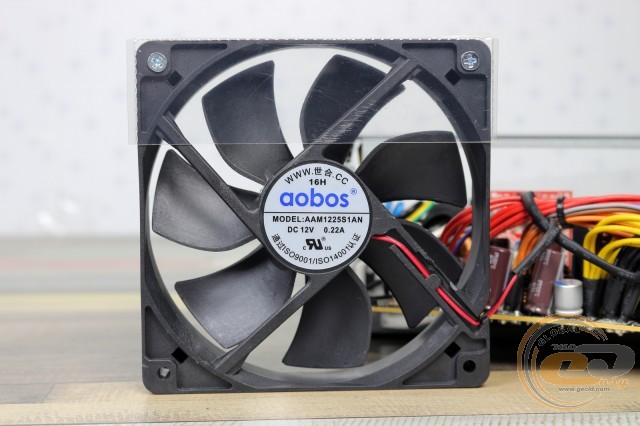

Внутренние компоненты обдуваются с помощью 120-мм вентилятора Aobos AAM1225S1AN (12 В, 0,22 А, 2,64 Вт) на основе подшипника скольжения. Учитывая ценник данного БП, это вполне закономерно. А вот беря во внимание его размеры, сюда можно было бы вместить и 140-мм вертушку.

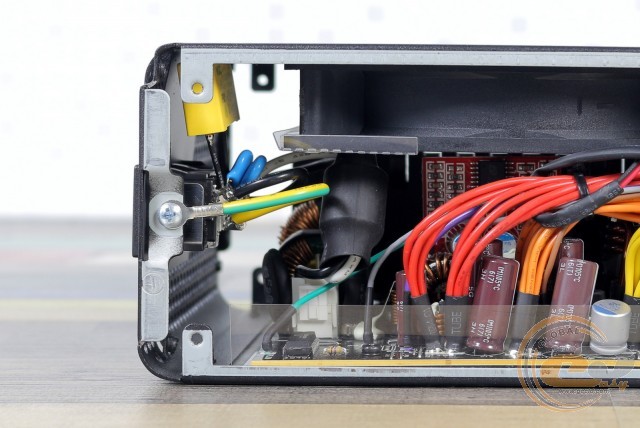

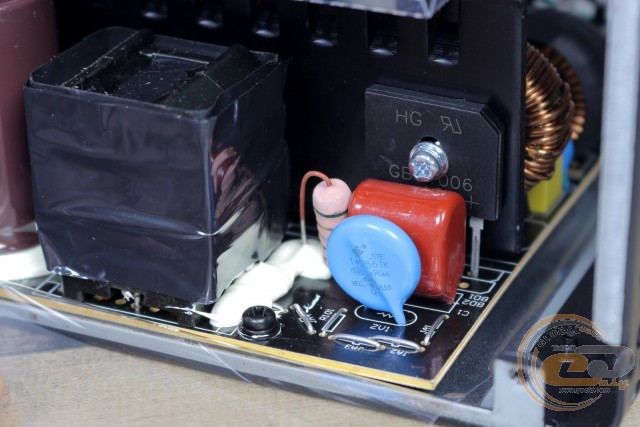

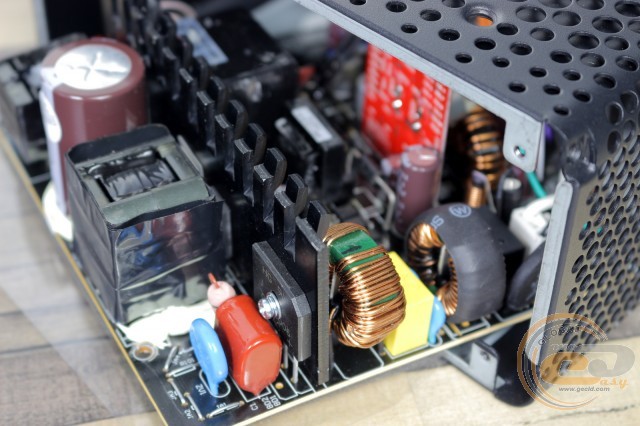

Высокочастотные помехи, излучаемые в сеть источником, сглаживает электромагнитный фильтр. В данном случае он включает в себя все необходимые компоненты: два Y- и один X-конденсатор у входного разъема, а также варистор, пару катушек, пара Y- и еще один X-конденсатор, которые распаяны уже на основной PCB.

Выпрямление напряжения осуществляет диодная сборка GBU1006, рассчитанная на ток силой до 10 А. Она заботливо посажена на покрашенный в черный цвет радиатор, деля его с силовыми элементами высоковольтной части. Рядом приютился дроссель модуля активной коррекции коэффициента мощности (APFC) в пластиковом корпусе.

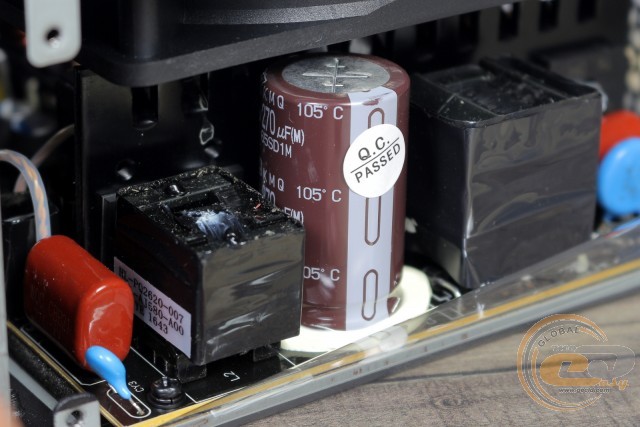

В качестве накопительного конденсатора высоковольтной части Vinga VPS-550G используется модель от авторитетной японской компании Nippon Chemi-Con (270 мкФ х 450 В). Такое значение емкости часто встречается на решениях несколько меньшей мощности, а вот принадлежность к высокотемпературной серии порадовала, как и репутация производителя.

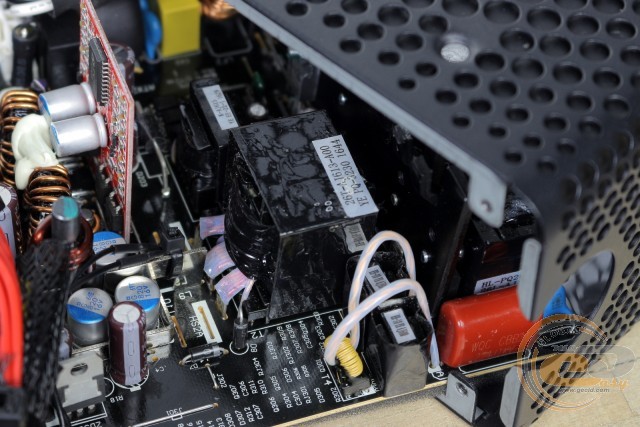

Напряжение основной линии +12В формируется синхронным выпрямителем, из которого преобразователями постоянного напряжения производятся другие необходимые номиналы.

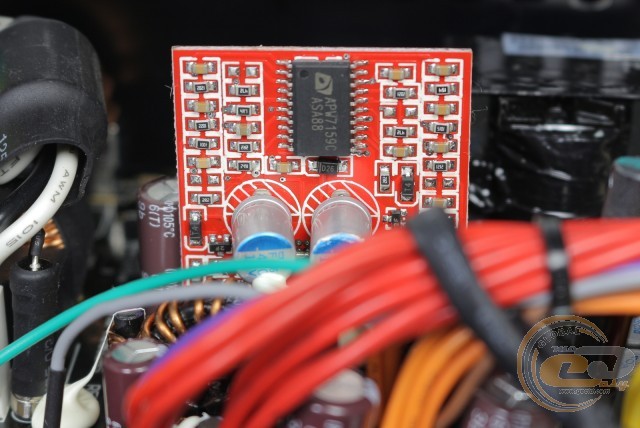

Большинство составляющих элементов DC/DC-преобразователей вместилось на небольшой дочерней плате. Речь идет о транзисторах, ШИМ-контроллере ANPEC APW7159 и конденсаторах. Катушки же припаяны к главной печатной плате.

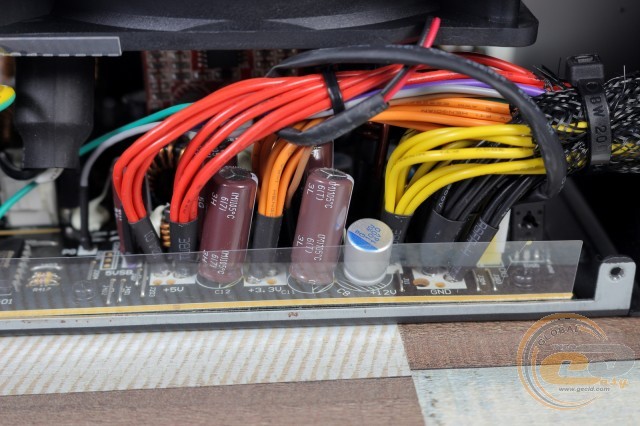

Фильтрация выходных напряжений в низковольтной части осуществляется с помощью электролитов из высокотемпературной серии от той же Nippon Chemi-Con, а также надежных твердотельных решений. В целом качество применяемых внутри новинки конденсаторов очень и очень порадовало.

Официальный сайт производителя говорит о наличии следующих защит:

• защита от повышенного выходного напряжения (OVP);
• защита от короткого замыкания (SCP);
• защита от перегрузки по мощности (OPP).

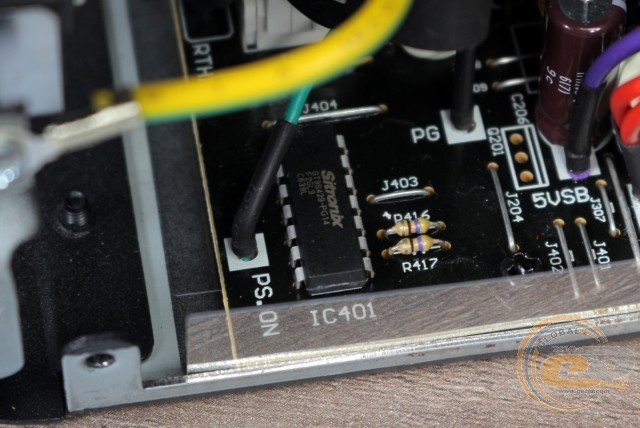

Также установленная микросхема-супервизор Sitronix ST9S429-PG14 позволяет реализовать защиту от пониженного выходного напряжения (UVP) и от перегрузки по току каждого канала (OCP). Однако производитель не упоминает, были ли использованы данные возможности микрочипа или нет.

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

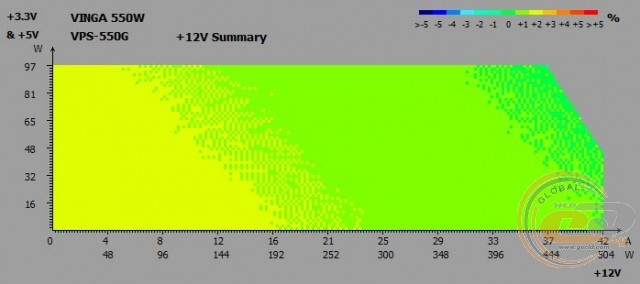

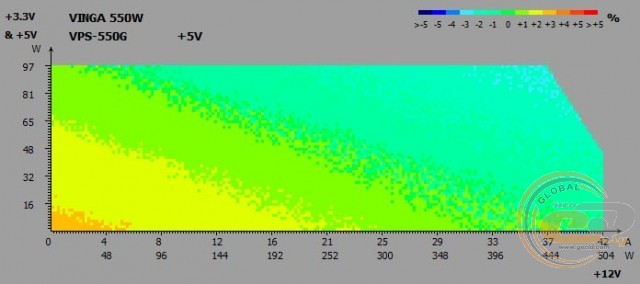

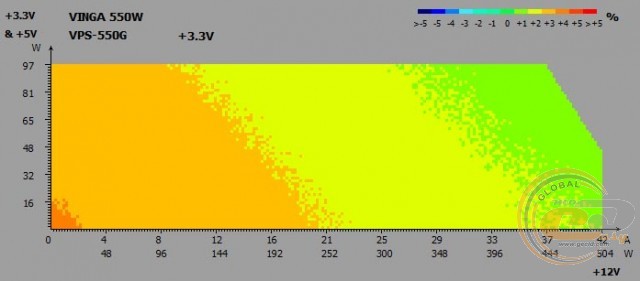

Во время кросс-нагрузочных тестов на основных линиях питания Vinga VPS-550G были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от +1% до +3%;
• линия +5В: от -2% до +2%;
• линия +12В: от 0% до +2%.

Узел стабилизации напряжения очень хорошо справляется со своей задачей. Во всех трех случаях отклонения не превышали допустимых норм. Особенно порадовало состояние самой востребованной 12-вольтной линии с узким диапазоном изменения выходных значений и без каких-либо просадок ниже номинала.

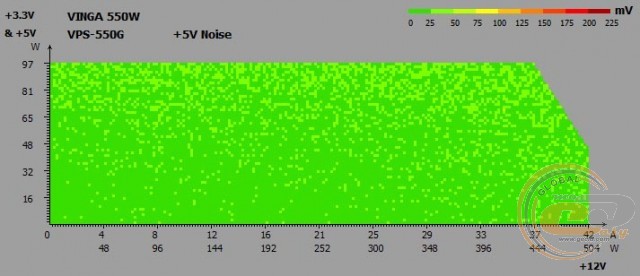

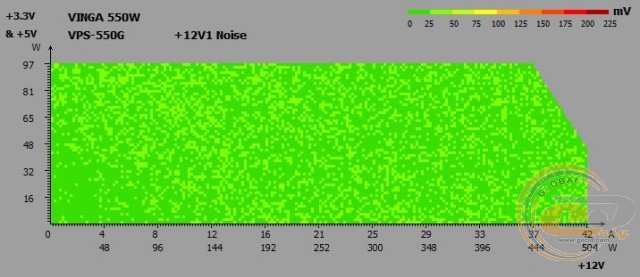

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

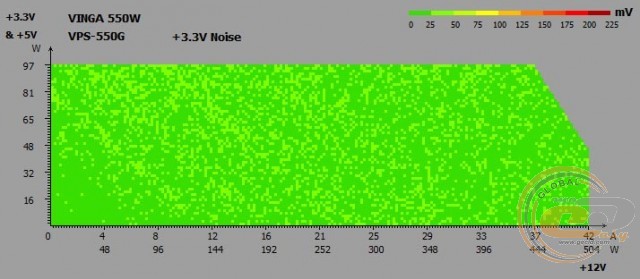

Низкий уровень пульсаций также оставил приятное впечатление, ведь на всех трех линиях они не превышали 50-мВ отметку. Для канала +12В это является образцовым показателем.

Дежурная линия питания +5VSB

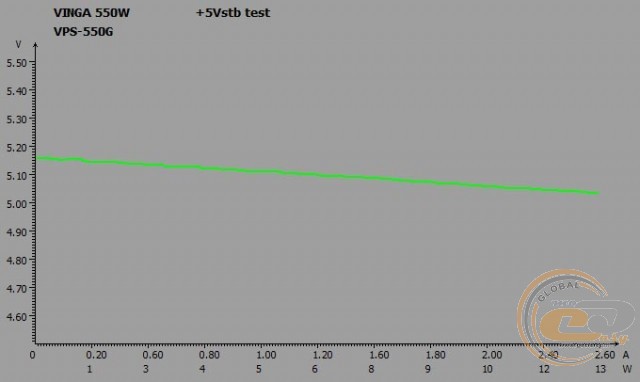

Состояние дежурной линии питания Vinga VPS-550G не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,16 до 5,02 В, не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания очень хорошо справляется со своей задачей. Уже при потребляемой мощности 170 Вт коэффициент PFC достиг 0,93, максимальное же значение (0,98) было зафиксировано при номинальной нагрузке.

КПД

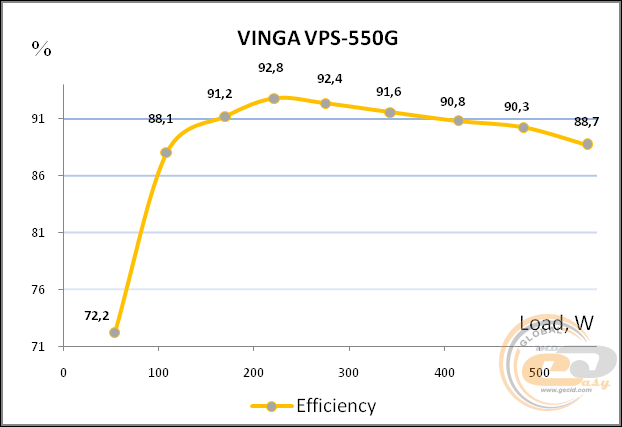

Тест реальной эффективности при разных нагрузках подтвердил соответствие Vinga VPS-550G стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Наиболее эффективным источник оказался при нагрузке от 190 до 310 Вт – в этом диапазоне владелец может рассчитывать на КПД свыше 92%, а системе охлаждения придется отводить от 15 до 25 Вт тепловой мощности. Например, в номинальном режиме (550 Вт) данный показатель будет достигать уже 62 Вт.

Система охлаждения и температурный режим

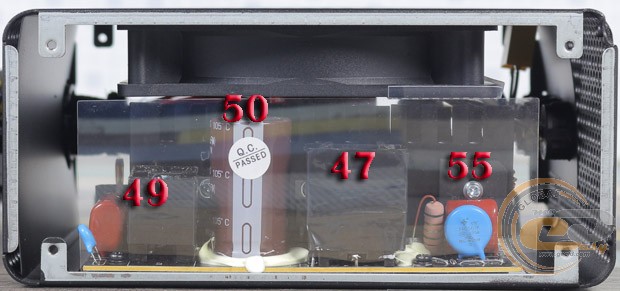

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

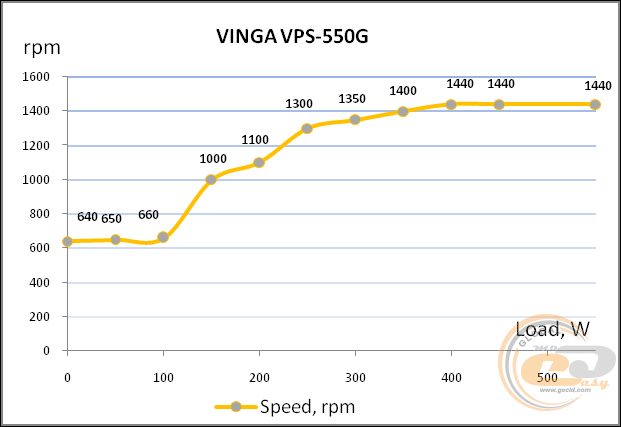

Вертушка Vinga VPS-550G начинает вращаться на частоте 640-660 об/мин до отметки 100 Вт. Далее скорость пропеллера весьма резко повышается до 1000 об/мин, при этом создаваемый уровень шума можно охарактеризовать как очень тихий. Последующее повышение нагрузки со 150 до 250 Вт сопровождается все еще тихой работой, а вплоть до номинальных 550 Вт вентилятор не превышает очень комфортной черты ниже среднего уровня, вращаясь при 1440 об/мин.

При этом нагрев компонентов не превышал 55°C, что позволяет рассчитывать на длительный срок их службы. Тем более учитывая качество набранной элементной базы.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Vinga VPS-550G не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до впечатляющих 750 Вт (+36% к номиналу). При этом напряжения на выходе все еще оставались в пределах нормы, а источник работал надлежащим образом. Однако проводить эксперимент дальше мы не решились.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, работающий в номинальном режиме. В качестве видеоускорителя мы использовали весьма прожорливую модель ZOTAC GeForce GTX 480 AMP! с заводским разгоном. Отметим, что целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом ведет себя блок питания на практике.

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Выходные показатели Vinga VPS-550G под нагрузкой (режим «Burn») и при бездействии системы (режим «Idle») можно охарактеризовать как очень хорошие. Ни на одной из линий не было зафиксировано даже просадок, не говоря уже о выходе за пределы допустимых значений.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Vinga VPS-550G в выключенном состоянии компьютера и в спящем режиме соответствует показателям других сопоставимых по мощности решений, побывавших в нашей тестовой лаборатории.

Выводы

С ценником ниже $75, блок питания Vinga VPS-550G является одной из самых доступных «золотых» моделей мощностью 550 Вт на отечественном рынке. За эти деньги вы получите решение, способное запитать систему с одной видеокартой и мощным процессором, то есть абсолютное большинство игровых и рабочих компьютеров. Закономерно возникает вопрос: «Стоит ли покупать такой источник и на чем все-таки сэкономил производитель?»

Да, вы не встретите здесь модульной системы подключения кабелей, сами они набраны из обычных круглых проводников, а в основе вертушки используется дешевый подшипник скольжения. Тем не менее внутри новинки мы обнаружили исключительно качественные японские электролитические конденсаторы либо полимерные решения, количества проводников и их длины достаточно для скрытой укладки и подключения периферии, не говоря уже о том, что все узлы укомплектованы полным набором необходимых элементов.

Не удивительно, что в совокупности с современной схемотехникой на выходе мы получаем отличные показатели. При питании системы на основе процессора с TDP 130 Вт и видеокарты с тепловыделением свыше 250 Вт не было замечено ни проблем, ни даже каких-либо просадок линий ниже номинальных значений. Следовательно, если вы хотите заполучить настоящее «золотое» решение без особого ущерба для кошелька, то блок питания Vinga VPS-550G является хорошим кандидатом на приобретение. Тем более что 3 года гарантии предоставляют далеко не все производители в данном ценовом сегменте. Только учтите, что с длиной 190 мм он поместится не в каждый корпус.

Достоинства:

• высокий уровень КПД (сертификация 80 PLUS Gold);
• хороший запас по мощности (до +36%);
• хорошее состояние напряжения на линиях питания;
• небольшие отклонения при изменении нагрузки на 12-вольтном канале без просадок ниже номинала;
• очень низкие пульсации;
• наличие основных видов защит;
• раздельная система стабилизации питания;
• высококачественная элементная база, которая включает в себя японские конденсаторы и твердотельные решения;
• возможность работы в широком диапазоне сетевого напряжения;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• использование длинных проводников;
• очень эффективная и довольно тихая система охлаждения;
• оригинальный дизайн;
• активный метод компенсации реактивной мощности.

Особенности:

• длина устройства равна 190 мм, что следует учесть при выборе корпуса.

Недостатки:

• использование вертушки на основе подшипника скольжения.

Автор: Олесь Пахолок

Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования блок питания.

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.
