Пожалуй, главным достоинством заводских систем водяного охлаждения типа All-In-One является простота установки и отсутствие необходимости обслуживания, кроме периодической чистки радиатора от пыли. Проще говоря, один раз поставил и радуешься. Благодаря этому подобные решения приобрели очень высокую популярность у пользователей, а многие производители представили свои вариации на данную тему. Стараясь следовать трендам и не отставать от других брендов, Vinga предлагает на отечественном рынке две модели СВО – Vinga Sea и Vinga Typhoon с 120-мм и 280-мм радиатором соответственно.

В нашу лабораторию попала младшая модель с ценником 1572 грн. ($57). Посмотрим, на что она способна и как смотрится на фоне конкурентов. По традиции начнем наше повествование с рассмотрения детальных характеристик устройства.

Спецификация

Упаковка и комплект поставки

Система водяного охлаждения упакована в относительно небольшую картонную коробку с монохромным оформлением. На ее гранях можно найти не только название модели, но и схематическое изображение устройства, а также его детальную спецификацию.

Внутри кулер упакован в крепкий лоток из пористого картона, а некоторые его части и все сопутствующие аксессуары обернуты индивидуальными пакетами.

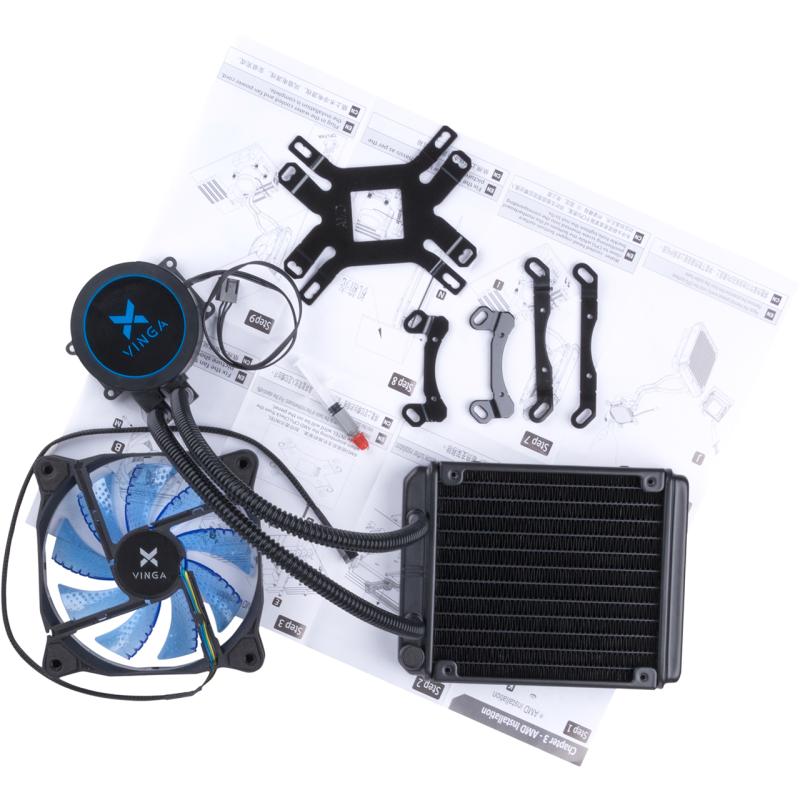

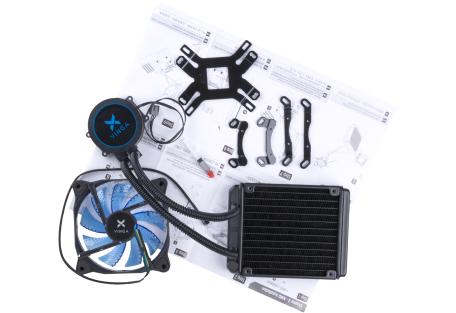

В комплект поставки Vinga Sea входит универсальная усилительная пластина, две пары креплений водоблока, наборы стоек, винтов, шайб, гаек, шпилек и втулок, шприц серой термопасты без опознавательных знаков (1 г) и пошаговая инструкция по сборке и установке кулера.

Внешний вид и конструкция

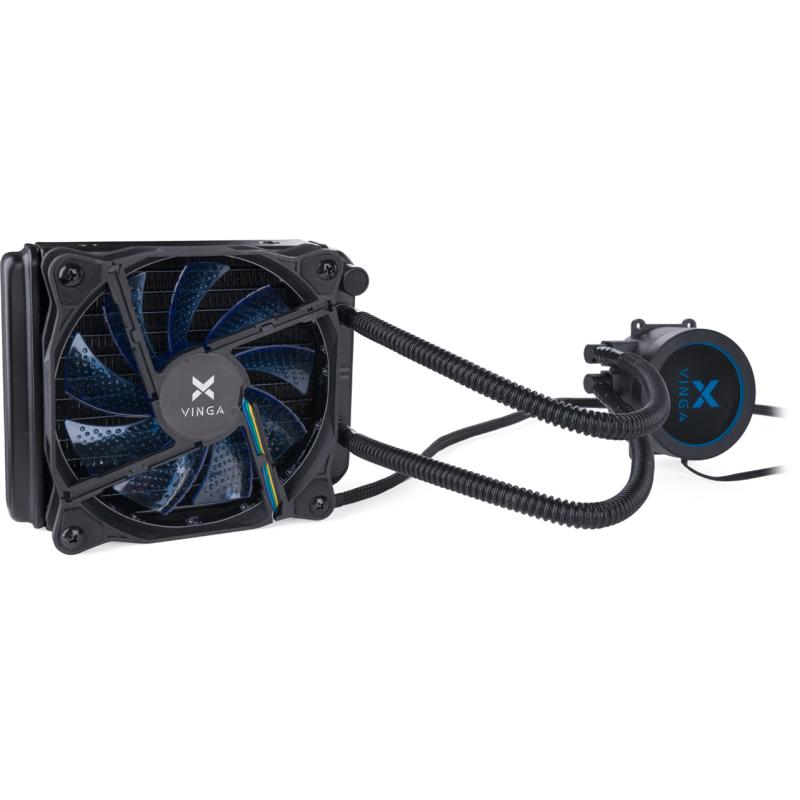

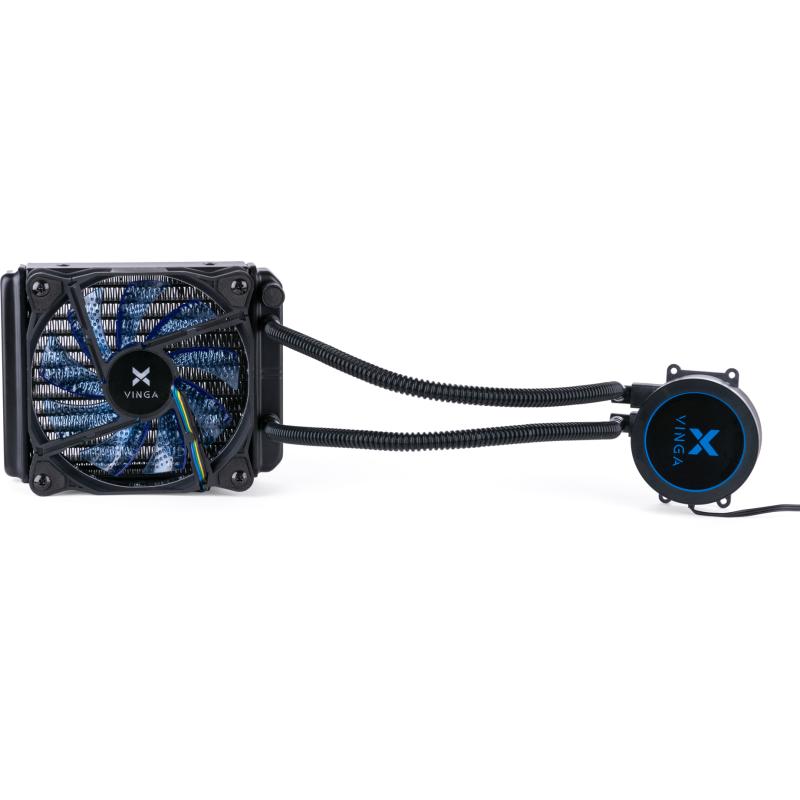

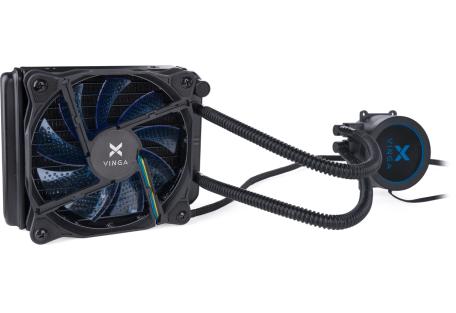

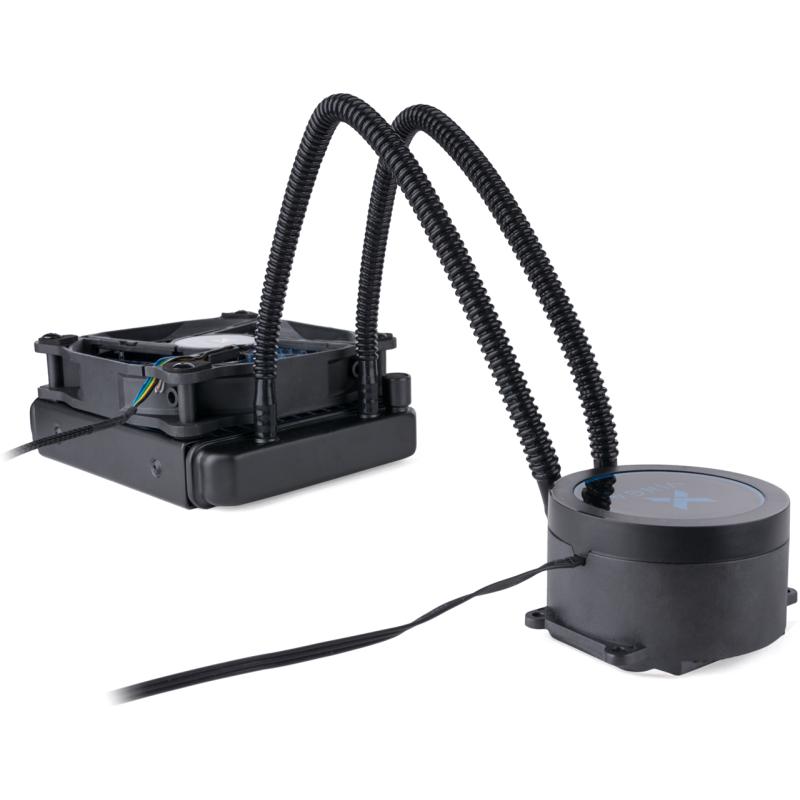

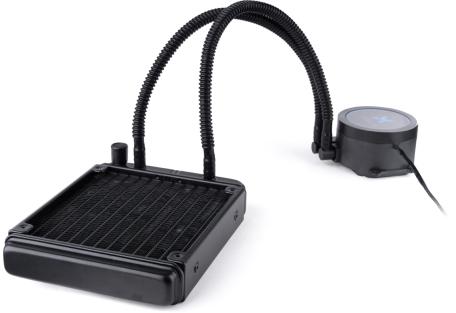

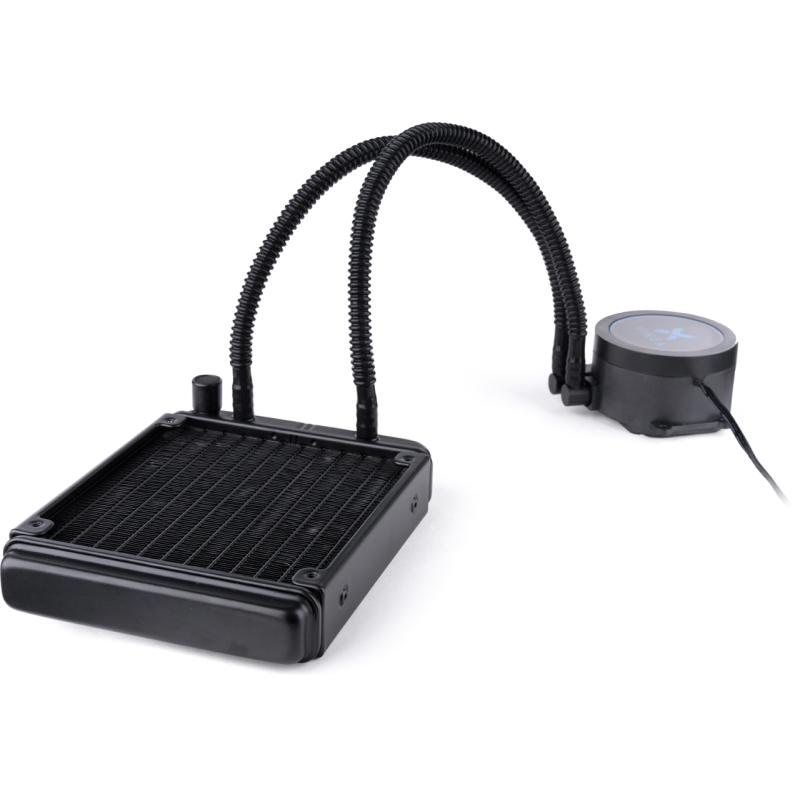

Vinga Sea представляет собой необслуживаемую систему водяного охлаждения со стандартной схемой построения, где радиатор с вентилятором соединен гибкими шлангами с водоблоком. При этом компактная СВО отличается скромным весом в 795 г, что находится на уровне с многими среднеценовыми башенными кулерами.

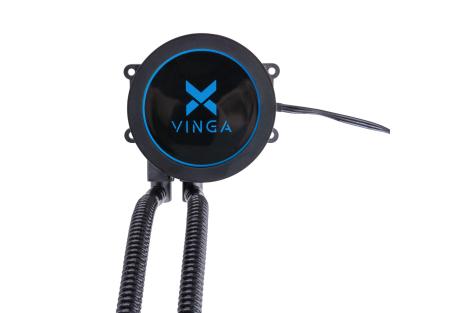

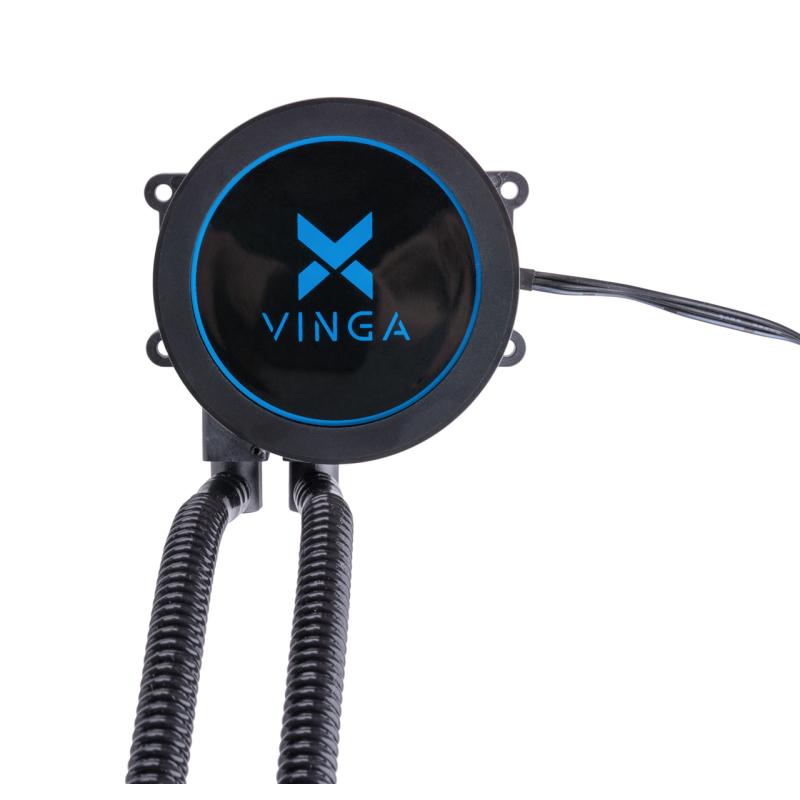

Помпа в сборе с водоблоком состоит из пластикового корпуса и металлического основания. Ее габариты (84 х 78 х 40 мм) позволяют не беспокоиться за совместимость с массивными модулями ОЗУ и радиаторами подсистемы питания материнских плат. На глянцевой крышке помпы нанесен логотип Vinga со спокойной синей подсветкой.

Для подключения используется 34-см 3-контактный кабель без оплетки. Согласно мониторингу, скорость ротора помпы составляет 2300 об/мин при 12 В, а энергопотребление не превышает 3 Вт. К сожалению, время наработки данного механизма, как и его производительность, не указывается.

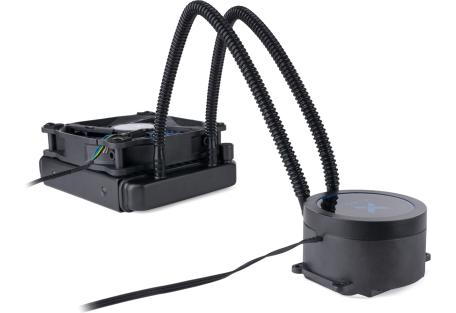

Два угловых фитинга со стороны помпы имеют поворотную конструкцию, что упрощает укладку шлангов внутри корпуса после установки водоблока на процессор. При этом гофрированные пластиковые шланги без дополнительной оплетки не перегибаются внутри системного блока. Их длина составляет вполне стандартные для «заводских водянок» 330 мм.

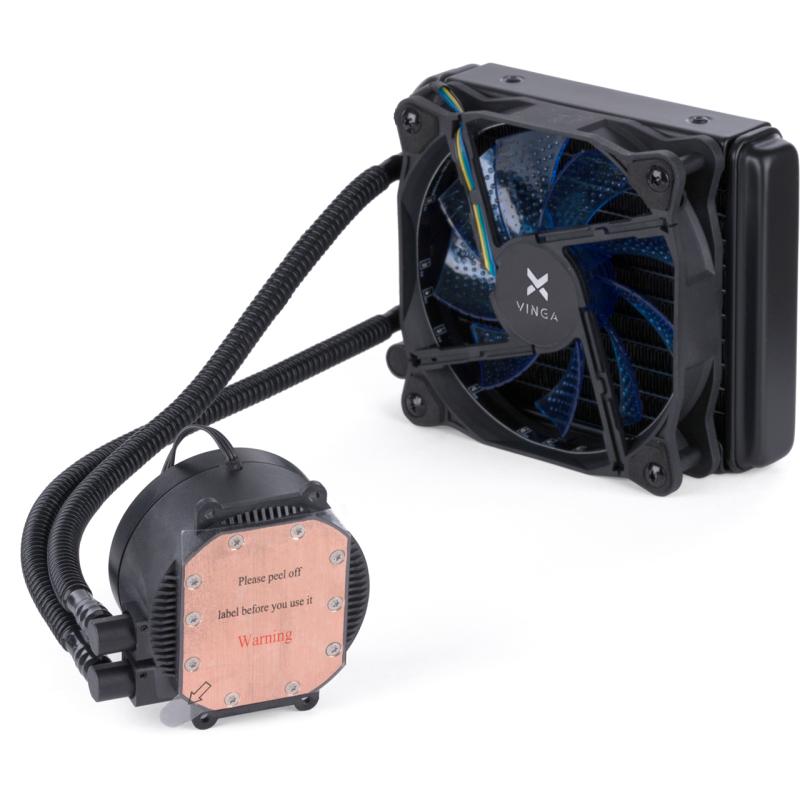

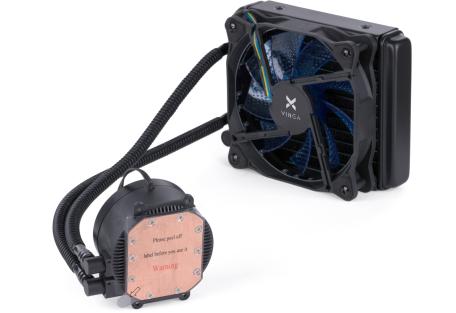

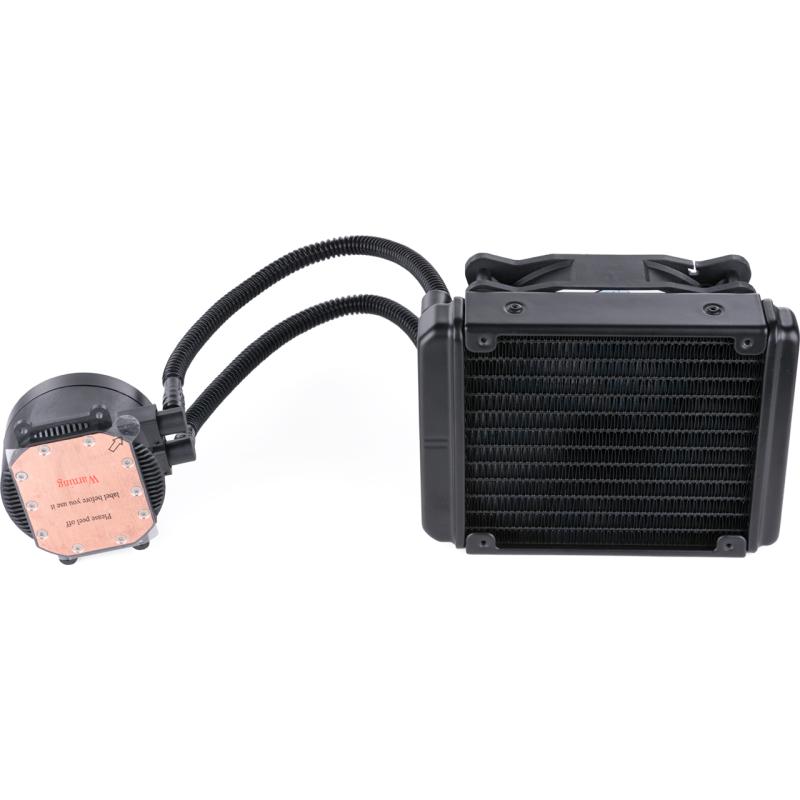

В основе помпы находится медный водоблок без никелированного покрытия. Подошва площадью 60 х 50 мм закреплена на десяти винтах типа Torx и изначально закрыта защитной пленкой. Она достаточно ровная и испещрена мелкими следами грубой шлифовки.

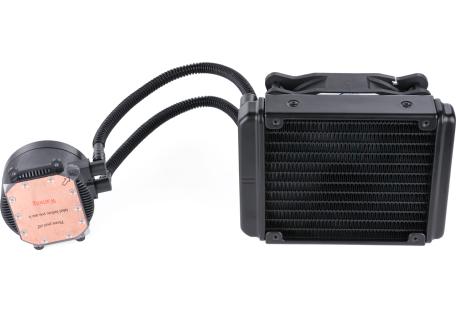

Рассмотрим подробнее радиатор системы охлаждения Vinga Sea: рассеивающая часть выполнена из алюминия, а крепежная рама – стальная. Его фактические размеры составляют 119 х 154 х 28 мм. Конструкция представляет собой 14 продольных каналов для циркуляции хладогена, между которыми впаяно множество ребер ленточного типа: толщина перегородок составляет 0,35 мм, а расстояние между пластинами равно в среднем 1,2 мм. Плотность ребер (FPI) составляет 18 штук на дюйм. Все выкрашено в черный цвет.

На стальной раме теплообменника с обеих сторон имеются посадочные места для одного 120-мм вентилятора.

Радиатор, как и помпа, снабжен неразъемными фитингами, на которые напрессованы шланги. Заправочное место запечатано наглухо.

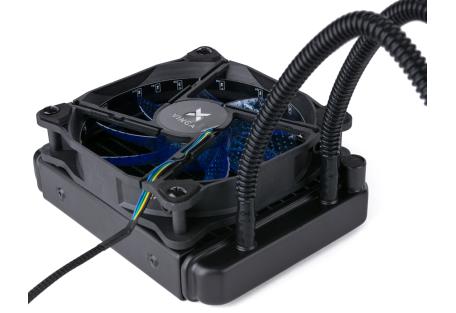

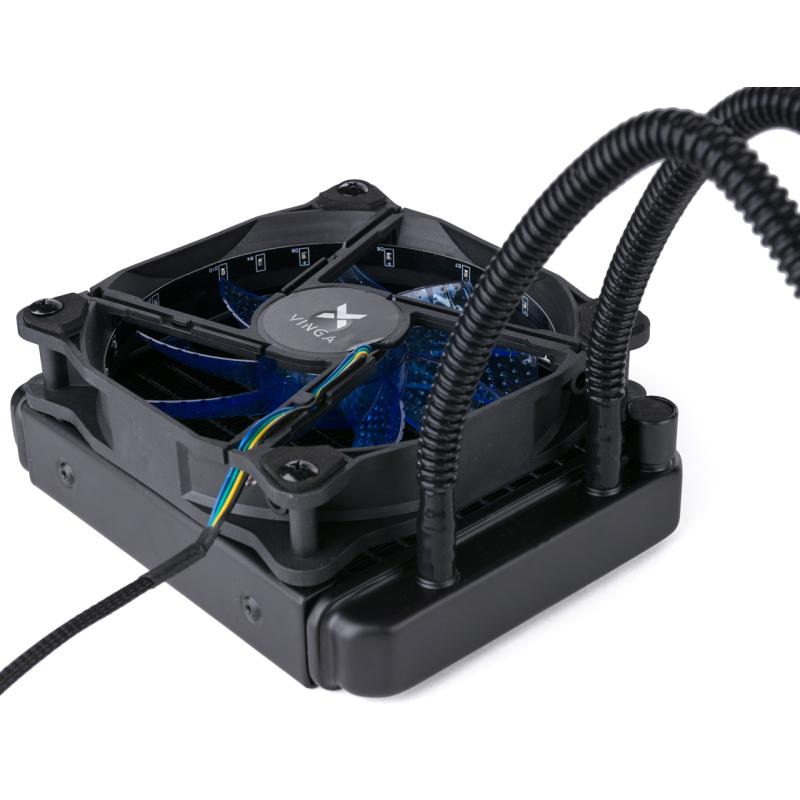

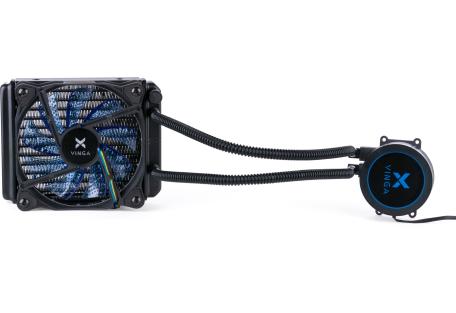

Единственный комплектный 120-мм вентилятор имеет четырехконтактное подключение к питанию и поддерживает ШИМ-регулировку скорости вращения. Шнур в оплетке имеет длину в 44 см. По данным мониторинга, диапазон его скоростей составляет 870 − 1630 об/мин. При этом максимальный воздушный поток заявлен на уровне 53,4 CFM (90,7 м³/час), статическое давление составляет 4,08 мм вод. ст., а уровень шума не должен превышать 34,1 дБА. Номинальное напряжение составляет 12 В, а потребляемый ток − 0,26 А. Таким образом, максимальная потребляемая мощность достигает 3,12 Вт. Применен гидродинамический подшипник с заявленным сроком эксплуатации в 50 000 часов или почти 6 лет непрерывной работы. Крыльчатка состоит из девяти прозрачных лопастей аэродинамической формы, которая призвана уменьшить турбулентность и, как следствие, уровень шума. В наличие подсветка синего цвета.

Крепление вентилятора к радиатору осуществляется с помощью длинных комплектных винтов с крестообразной головкой, а на углах с обеих сторон предусмотрены антивибрационные вставки.

Процесс установки

Систему охлаждения Vinga Sea можно установить на любую материнскую плату с подходящим процессорным разъемом AMD или Intel: Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ и Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 соответственно. Обратите внимание, что в списке нет HEDT-платформ AMD Socket TR4 и Intel Socket LGA2066. Сама процедура детально описана в комплектном руководстве пользователя и не должна вызвать никаких проблем. Данное действие продемонстрируем на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.

В первом случае нужно выбрать соответствующее крепление водоблока. Далее размещаем обе металлические пластины по бокам основания и фиксируем каждую двумя винтами.

Следом берем металлическую усилительную пластину, переворачиваем ее на себя стороной c надписью AMD и устанавливаем шпильки в нужные отверстия с фиксацией, а сверху нанизываем пластиковые шайбы.

Теперь монтируем полученную конструкцию на материнскую плату. С лицевой стороны нанизываем пластиковые втулки.

Перед установкой водоблока на CPU желательно закрепить радиатор СВО в корпус ПК и проверить, хватает ли длины шлангов. В нашем случае Vinga Sea была легко размещена вместе с вентилятором на задней стенке корпуса Enermax Hoplite ECA 3220 и ориентирована на выдув воздуха из системы. Для этого мы воспользовались винтами из комплекта поставки.

Следом наносим тонким слоем термопасту на крышку процессора и помещаем поверх водоблок, попутно не забыв снять защитную пленку с основания. Затем накрест по очереди затягиваем гайки с накатанной головкой. Для более надежного прижима можно воспользоваться отверткой, но не стоит переусердствовать.

Завершающим действием является подключение вентилятора и помпы к соответствующим разъемам на системной плате.

В случае с платформой на базе процессора компании Intel используется аналогичный алгоритм, но при этом придется зеркально перевернуть усилительную пластину и воспользоваться другим набором крепления водоблока. Также вполне можно изменить последовательность работ.

Универсальный черный цвет и мягкая синяя подсветка Vinga Sea позволяют гармонично вписаться кулеру в любую систему и стать ее украшением.

Тестирование

Для тестирования системы водяного охлаждения использовалось следующее оборудование:

Несмотря на компактные размеры, Vinga Sea справляется с отводом тепла от разогнанных до внушительных 4 − 4,5ГГц многоядерных стендовых процессоров. По уровню эффективности она вполне сопоставима с башенными кулерами типа GELID Antarctica или MSI Core Frozr L, а также СВО Enermax Liqtech 120X и Cooler Master MASTERLIQUID LITE 120. Детище Cooler Master оказывается впереди исключительно благодаря более оборотистому комплектному вентилятору.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

Тестирование Vinga Sea на 300-Вт нагревательном стенде показывает зависимость, близкую к линейной, что обусловлено небольшой рассеивающей площадью радиатора. Следовательно, использование вентилятора даже при невысокой частоте позволит эффективно отводить тепло от процессора.

Также стоит отметить, что несмотря на постоянное функционирование помпы при напряжении 12 В, она остается почти бесшумной в работе. То есть даже в тихой обстановке она абсолютно не отвлекает от происходящего на экране. То же самое касается уровня шума вентилятора, который даже на максимальной скорости остается вполне комфортным для эксплуатации на постоянной основе. А чтобы добиться практически полной тишины, достаточно держаться в диапазоне 1390-1560 об/мин, при этом не придется жертвовать максимальным разгоном.

Выводы

Вот и подошло к завершению наше знакомство с необслуживаемой системой водяного охлаждения Vinga Sea. Для начала стоит сказать, что «первый блин» вышел далеко не комом. Посудите сами: при цене 1572 грн. ($57) − это одна из самых доступных СВО на данный момент на нашем рынке. При этом она может предложить компактные габариты, симпатичный внешний вид с использованием синей подсветки, высокое качество исполнения и долговечные компоненты, тихую и достаточно производительную штатную вертушку с поддержкой ШИМ-регулировки в широких пределах, а также хорошую совместимость с народными платформами и простоту установки.

Да, в плане эффективности «Море» уступает воздушным бестселлерам со 120-мм вентиляторами, но при этом может на равных соперничать с более дорогими односекционными «водянками» от именитых производителей. На практике кулер вполне справится с хорошо разогнанными массовыми 4-6-ядерными процессорами от AMD и Intel, при очень тихом акустическом фоне. А благодаря скромным массогабаритам имеем отличную совместимость с большинством стандартных корпусов, в том числе даже с некоторыми HTPC, которые имеют хотя бы одно посадочное место под 120-мм вентилятор.

Проще говоря, если стоит задача обеспечить достойное охлаждение в условиях стесненного пространства или просто хочется украсить свою систему и заодно попробовать недорогую «воду», то Vinga Sea смотрится неплохим приобретением.

Достоинства:

• приятный внешний вид;
• хорошая эффективность даже на пониженных скоростях работы;
• совместимость с большинством актуальных и некоторыми устаревшими платформами;
• применение качественного вентилятора с широким диапазоном рабочих скоростей и синей подсветкой;
• хорошая совместимость с габаритными комплектующими в системе;
• простота установки;
• доступная цена.

Особенности:

• кулер не совместим с HEDT-платформами AMD Socket TR4 и Intel Socket LGA2066.

Автор: Виктор Ефименко
